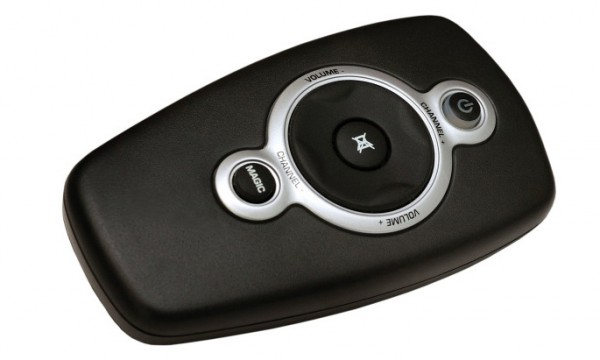

NetSpeaker – systém IP rozhlasové ústředny – dálkový ovládač pro převodník

zpět Mulitroom ozvučení / Mulitroom systém

Stručný popis: IR, ovládání hlasitosti, 2 programovatelná tlačítka (v softwaru) anebo defaultně výběr kanálu, mute, indikace zmáčknutí červenou led, 45×82×16 mm

Vhodné pro: dálkové ovládání převodníku s minizesilovačem NetSpeaker

Podrobné technické informace Další technické informace

Víte, která rozhlasová ústředna je nejlepší? Žádná. Pořiďte si raději IP rozhlasovou ústřednu NetSpeaker. Není vidět, je virtuální, a přesto hraje. A k tomu s obrovským komfortem a sofistikovanými moderními funkcemi.

Nepotřebujete žádnou „krabicovou“ rozhlasovou ústřednu.
Nepotřebujete žádné napájecí kabely.
Nepotřebujete žádné dlouhé reproduktorové kabely.
Vyjde vás to levněji.
Nainstalujete to rychleji.

Ano, tak jednoduché to je. Jenom do vaší počítačové sítě LAN zapojíte „chytré krabičky“ NetSpeaker (výkonové převodníky) a na ně rovnou reproduktory. Inteligentně, jedním UTP kabelem, bez námahy, bez složité kabeláže, bez napájení. A co to budí? Hodně intuitivní software – virtuální rozhlasová ústředna systému NetSpeaker, která si sama reproduktory najde. A je hotovo.

Jak to funguje?
Tou „chytrou věcí“ je IP převodník s minizesilovačem NetSpeaker. Malá krabička, v podstatě výkonový převodník. Přijímá TCP/IP data z počítačové sítě (z aplikace Server) a převádí je rovnou na výkonový signál, který dodává reproduktorům ve stereu. Napájení si vezme přímo ze sítě anebo, pokud potřebujeme větší výkon, z adaptéru, který lze dopojit. A jak se dozvíte dále, umí toho mnohem víc. Pokud výkon nestačí, použijete místo IP převodníku IP zesilovač.
Mozkem systému, nebo chcete-li buzením, je velice sofistikovaný software systému NetSpeaker – virtuální rozhlasová ústředna. Skládá se z několika, prakticky rozdělených, uživatelsky přívětivých aplikací. Nejenom že si v ní můžete definovat velké množství zón (až 100), ale hlavně má v sobě množství zajímavých funkcí. Např. Mp3 přehrávače, playlisty (seznamy skladeb), podporu internetových rádií, plánovač, správu uživatelů, podporu vstupů i výstupů zvukové karty a také přepážkový mikrofon. Nic nezapojujete, jenom klikáte. Máte vše, co potřebujete. V pohodlí, bez šroubováku.

Srovnání klasické rozhlasové ústředny s IP rozhlasovou ústřednou NetSpeaker

	klasické analogové řešení	IP technologie NetSpeaker
systém	analogový	digitální, TCP/IP
funkčnost	základní	sofistikovaná
počet zón	omezený ústřednou	neomezený, max. 100
audio kvalita	hifi nebo 100 V	dle kvality Mp3 souboru a zvoleného datového toku
flexibilita	závislá na ústředně a kabeláži	vysoká, závislá jen na kabeláži
adresování jednotlivých repro	jen obtížně	ano
ovládání hlasitosti reproduktorů	jen u dražších ústředen	ano
každá zóna s jiným signálem	jen u dražších ústředen	ano
podkresová hudba	dle hardware (modulu) ústředny	dle konfigurace software
tvorba různých mixážních relací	ne	ano
kabeláž	drahá, obvykle Cul 2×2,5 mm²	levná UTP nebo Wifi
správa uživatelů	ne	ano
výběr z několika streamů u repro	ne	ano
automatické přehrávaní znělek	jen u dražších ústředen	ano
automatika odbavení vůči log. vstupu	jen u dražších ústředen	přímo v zóně
logický výstup	pevně	programovatelný
připojení na tel. linku	jen u dražších ústředen	ano, VoIP (SIP)
ovládání z několika míst	omezeně	ano
zdroje signálu kdekoli	omezeně	ano
zálohování zesilovačů	ano	ne
zálohovaní napájení	ano	omezeně
instalace	šroubování, kabelování	sw. instalace, základní kabelování
doba instalace	delší	kratší
údržba	čištění CD mechaniky	bez údržby
spolehlivost	závislá na pohyblivých částech, např. CD mechanice	vyšší
ovládání	potenciometry, přepínači	v programu, klávesnice + myš
vzdálená správa	ne	ano
upgrade, servisní přednastavení	nutný dojezd	v softwaru, přes vzdálenou správu

Pro koho je IP rozhlasová ústředna NetSpeaker vhodná?
Systém je velice variabilní a tudíž se dá „postavit“ jak v základní konfiguraci jen s jedinou zónou, tak i v rozlehlé konfiguraci s mnoha zónami.
A tak oslovujeme instalace typu školy, nemocnice, různé veřejné instituce a statní správu, office parky, kancelářské budovy, výrobní haly, vojenské objekty, nákupní centra, prodejny, Vlaková a autobusová nádraží, letiště anebo hotely. Stejně tak instalace typu rodinné domy nebo penziony či malé firmy, (kde se nahradí uvažovaný multiroom systém).
Zajímavým tématem jsou nízkonákladové instalace, např. školy. Není-li dostatek financí, můžeme začít s první zónou a přípravou kabeláže. V dalších létech, až to rozpočet dovolí, jenom doinstalujeme další zóny, přitom software zůstává pořád tentýž, a tak náklady na tuto pozdější doinstalaci jsou menší.
Jak vidíte, IP rozhlasová ústředna NetSpeaker nahradí jak jednoduchou jednozónovou ústřednu, tak i komplexnější ozvučení.

Architektura

Virtuální IP audio systém postavíte kdekoli v LAN síti, kdekoli v internetu. Je jedno, jestli v budově, nebo v celém městě, ve světě. „Vidíte-li“ IP adresu převodníku s minizesilovačem anebo výkonného 100 V IP zesilovače, můžete do něj pustit vlastní audio signál z virtuální ústředny (softwaru).
Žádné ztráty výkonu ani kvality signálu. Audio signál po síti je digitální, datový. Takže je mu jedno, jestli putuje 1 nebo 1000 km.
Software může být nainstalován kdekoli. Ve stolním počítači, v notebooku nebo tabletu. Nerozhoduje, kde je virtuální ústředna nainstalována. Důležité je, aby „viděla“ do počítačové sítě nebo na internet.
Centrální dohled a obsluha z jednoho místa (tedy celý software instalován v jednom počítači), anebo „kdokoli odkudkoli“ (tedy každý to své u sebe).
Neomezený počet zón. Hodí se pro malé aplikace s 2–6 zónami typu školy, firmy, hotely, restaurace, ale i pro velké aplikace s až 100 zónami typu administrativní budovy, firemní pobočky a prodejní sítě, klidně rozprostřené po celém světě.
Každá zóna má „svůj signál“. V každé zóně tak může hrát něco jiného.

Kabeláž

Jednoduchá a levnější kabeláž než klasické reproduktorové kabely. Použijete stávající strukturovanou kabeláž (UTP, Cat-5d a vyšší), optiku nebo klidně i bezdrátovou WIFI. A ta už v budově obvykle je.
Výkonový signál od koncového zařízení (převodníku nebo IP zesilovače) vedeme jen krátkou vzdálenost, neboť IP převodník s minizesilovačem je instalováno v blízkosti vlastních reproduktorů. Výkon tak neztrácíme.
Kabeláž je vysoce odolná na rušení, protože vše zde „běhá“ digitálně.

NetSpeaker – mini stereo IP zesilovač

Převodník je malý a skladný. Snadno ho nainstalujete do podhledu nebo rozváděče.
Velice rychlá instalace. Stačí nacvaknout 1× RJ 45 konektor a připojit výstup.
Můžete využít jeho výkonového stereofonního výstupu na reproduktory anebo jen linkového audio výstupu k buzení posilujícího zesilovače.
Zabudovaný stereo zesilovač ve třídě D, možný provoz i jako mono
Výkon stereo režimu 2 × 7 W rms / napájení adaptérem, nebo 2 × 4 W rms / napájení PoE / 8 Ω
Výkon mono 1× 8 W rms / napájení adaptérem, nebo 1 × 8 W rms / napájení PoE / 8 Ω
Výkon mono 1× 14 W rms / napájení adaptérem, nebo 1 × 8 W rms / napájení PoE / 4 Ω
Min. zatěžovací impedance 4 Ω
PoE je technologie, kdy napájení je dodáváno přímo prostřednictvím LAN sítě, po UTP kabelu. Není potřeba tedy žádný další napájecí kabel. Aby PoE fungovalo, musí LAN obsahovat switch s funkcí PoE.
Připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kabeláž kategorie Cat-5d a vyšší
Výstup Line Out nebo na sluchátka konektorem TRS Jack 3,5 stereo, maximální úroveň vybuzení 1 V ef.
Výstup na reproduktory stereo šroubovacími svorkami
Programovatelný logický výstup z galv. odděleného relé (NO / NC), kontakt 24 V / 1 A
Programovatelný logický vstup, galv. oddělený, 5 – 24 V DC
Vstup pro napájení adaptérem + šroubovací svorky pro univerzální 12 V DC napájení
2 programovatelná tlačítka. V základu nastavení hlasitosti / změna kanálu streamu
Indikace všech stavů pomocí RGB LED. Barva určuje, zda je NetSpeaker napájen, nabootován, připojen do sítě, spojen se serverem, zda vysílá atd.
Slot pro microSD kartu. Na kartu je možné uložit další soubory Mp3, které se mohou z ústředny automaticky aktualizovat. Jejich přehrávání může probíhat zcela autonomně, bez spojení s ústřednou (serverem NetSpeaker systému).
Skryté tlačítko RST pro obnovení továrního nastavení a zapnutí režimu DHCP Client On.
Senzor dálkového IR ovládání
Frekvenční rozsah 20 – 20 000 Hz / – 0,5 dB
Odstup S/N 91 dB / A
Zkreslení THD < 0,05 % / 1 kHz
Komprese MPEG-1 Audio Layer III (Mp3), datový tok 32 – 320 kb/s, streamování unicast (v LAN i internetu) i multicast (jen v LAN)
Automatický update firmware z ústředny (serveru NetSpeaker systému)
Zabudovaný Telnet server pro ruční konfiguraci spojení
Funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
Napájení 12 V DC adaptérem, nebo ze sítě LAN – technologie 802.3af, PoE, Class 3 (13W)
Dokoupit lze 12 V DC adaptér, pokud nechceme anebo nemůžeme využívat PoE napájení
Dokoupit lze IR dálkové ovládání, pomocí kterého nastavujeme hlasitost a měníme kanály přehrávaného streamu. Popř. funkčnost je změněna, podle toho, jak je nastavena funkčnost programovatelných tlačítek.
Rozměry 105×34×86 mm
Hmotnost 300 g

JPM 1100IP – výkonový 100 V IP zesilovač

Pokud výkon IP převodníku s minizesilovačem (viz popis výše) nedostačuje, můžeme do LAN sítě instalovat výkonné IP zesilovače. Ty obsahují hardware z IP převodníku s minizesilovačem NetSpeaker. Tedy ethernetový vstup konektorem RJ 45. Jsou mechanicky větší a mají mnohem větší výkon.
IP zesilovače jsou vhodné pro buzení velké sítě reproduktorů, třeba celého patra hotelu nebo školy.
Zesilovač je na daném místě ozvučení, poblíž reproduktorové sítě, a tak ušetříte za repro kabeláž.
Velice rychlá instalace. Stačí nacvaknout 1× RJ 45 konektor, 230 V napájení a připojit výstup.
Mono, ve vysokoimpedančním režimu 100 V
Výkon 100 W / 100 V, výstup šroubovacími svorkami
D třída, standby režim šetřící náklady na provoz
Vysoká účinnost > 85%, nízké tepelné vyzařování
Minimum ovládacích prvků, protože zesilovače jsou určeny pro vestavbu do rozvaděčů, podhledů, nábytku a pod.
Připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kabeláž kategorie Cat-5d a vyšší
I klasický audio vstup konektorem XLR sym. i Jack 6,3 nesym. citlivost 0,775 V / 0 dB
Funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
Komprese MPEG-1 Audio Layer III (Mp3), datový tok 32 – 320 kb/s, streamování unicast (v LAN i internetu) i multicast (jen v LAN)
Automatický update firmware z ústředny (serveru NetSpeaker systému)
Interní propojka (Jumper) RST pro obnovení továrního nastavení a zapnutí režimu DHCP Client On.
Zabudovaný Telnet server pro ruční konfiguraci spojení
Výstup na reproduktory šroubovacími svorkami
Kompletní elektronické ochrany proti přetížení a zkratu na výstupu
Indikace zapnutí, stavu ochran a dekódovaného signálu
Frekvenční rozsah 80 – 18 000 Hz / ± 2 dB
Odstup S/N > 85 dB
Zkreslení THD < 0,1 % / 1 kHz
Napájení AC 230 V / 50 Hz nebo DC 24 V
Nízké nároky na prostor, na výšku zabírá jen 44 mm
Rozměry 484×44 (1U) x 300 mm
Hmotnost 4,2 kg

JPM 2020IP – výkonový stereo IP zesilovač

Pokud výkon IP převodníku s minizesilovačem (viz popis výše) nedostačuje, můžeme do LAN sítě instalovat výkonné IP zesilovače. Ty obsahují hardware z IP převodníku s minizesilovačem NetSpeaker. Tedy ethernetový vstup konektorem RJ 45. Jsou mechanicky větší a mají mnohem větší výkon.
IP zesilovače jsou vhodné pro buzení sítě reproduktorů, třeba celého patra hotelu nebo školy.
Zesilovač je na daném místě ozvučení, poblíž reproduktorové sítě, a tak ušetříte za repro kabeláž.
Velice rychlá instalace. Stačí nacvaknout 1× RJ 45 konektor, 230 V napájení a připojit výstup.
Stereo, v nízkoimpedančním režimu 4 nebo 8 Ω
Výkon 2×20 W / 4 nebo 8 Ω
D třída, standby režim šetřící náklady na provoz
Vysoká účinnost > 85%, nízké tepelné vyzařování
Minimum ovládacích prvků, protože zesilovače jsou určeny pro vestavbu do rozvaděčů, podhledů, nábytku a pod.
Připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kabeláž kategorie Cat-5d a vyšší
I klasický audio stereo vstup konektory RCA Cinch, citlivost 0,2 V / 0 dB / 10 kW
Funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
Komprese MPEG-1 Audio Layer III (Mp3), datový tok 32 – 320 kb/s, streamování unicast (v LAN i internetu) i multicast (jen v LAN)
Automatický update firmware z ústředny (serveru NetSpeaker systému)
Interní propojka (Jumper) RST pro obnovení továrního nastavení a zapnutí režimu DHCP Client On.
Zabudovaný Telnet server pro ruční konfiguraci spojení
Výstup na reproduktory pérkovými svorkami
Kompletní elektronické ochrany proti přetížení a zkratu na výstupu
Indikace zapnutí, stavu ochran a dekódovaného signálu
Nastavení hlasitosti
2pásmový frekvenční korektor
Automatické zapnutí výkonové části je-li dekódován signál
Frekvenční rozsah 50 – 18 000 Hz / ± 2 dB
Odstup S/N > 85 dB
Zkreslení THD < 0,1 % / 1 kHz
Napájení DC 24 V adaptérem (je součástí)
Nízké nároky na prostor, včetně konzoly pro instalaci na stěnu nebo nábytek
Rozměry 230×56×115 mm

Software všeobecně

Software nemusíte instalovat na jedno místo. Administrátorovi dáte k dispozici aplikaci pro nastavování, recepční jen aplikaci pro hlášení mikrofonem a přehrávání hlášek. Provoznímu pak třeba tablet s přehrávačem podkresové hudby. Každý umí jen to své a zbytečně nic nezkazí špatným nastavením.
Zóny lze sdružovat do skupin a celé nastavení intuitivně konfigurovat přetahováním myší.
Vestavěné přehrávače, playlisty, podpora internetového rádia, vstupy a výstupy zvukové karty počítače, podpora přepážkového mikrofonu pro hlášení
Plánovač. Není nic jednoduššího, než si naplánovat zapnutí zón, spuštění hlášení, zapnutí přehrávání podkresové hudby, atd. To vše zcela individuálně, pro každou zónu zvlášť.
Kompletní správa uživatelů, včetně správy, kdo kde může hlásit, vysílat a co má k dispozici
Konektivita do IP telefonie. Máte k dispozici VoIP telefonii? Pak jistě někde v síti existuje tzv. SIP server. V aplikaci Control panel určíme, kde se SIP server nachází. Pak, jednoduchým zavoláním telefonem na „virtuální klapku“, provedeme hlášení do určených zón. V nastavení můžeme definovat různé „klapky“ a tak určovat pod jakým číslem budou jaké přidělené zóny. Žádné kabely navíc nepotřebujeme, vše je jen záležitost nastavení softwaru.

Aplikace Server

Instaluje se automaticky, nijak se neovládá, běží skrytě na pozadí
Může být instalována na klasickém serveru (centrálním počítači) anebo jakou součást instalace všech aplikací na jednom místě.
Obsahuje a funguje nad databází parametrů
Zajišťuje vlastní rozesílání streamu (datového toku) na převodníky nebo IP zesilovače
Zajišťuje všechny časové funkce vč. běhu plánovače

Aplikace Console

Je určena pro laickou obsluhu, především pro hlášení mikrofonem
Důraz je kladen na velmi snadné ovládání
Základní ovládání přepážkového nebo interního mikrofonu notebooku (hlasitost, on/off)
Možnost rychle odvysílat přednahrané hlášky
Možnost vysílat signál z místních vstupů zvukové karty počítače
Rychlý výběr zón, kde chceme hlásit
Odposlech – to co vysíláme, slyšíme v připojených sluchátkách nebo v repro počítače
Grafické zobrazení úrovně vysílaného signálu bargrafem
Funguje v módu specifikovaného uživatele (uplatňují se práva, tedy co a kam může vysílat) anebo v tzv. freeride módu (může všude všechno)

Aplikace Control Panel

Je určena pro administrátora
Konfigurace systému
Nastavení převodníků anebo IP zesilovačů
Vytváření zón
Administrace audio vstupů
Vytváření audio relací. Relace je virtuální mixážní pult, tedy matice vstupy x výstupy. Těchto mixážních pultů si zde můžeme nakonfigurovat několik.
Přehrávání podkresové hudby z Mp3 souborů, Mp3 playlistů a detekovaných vstupů zvukové karty počítače
Přehrávání podkresové hudby z internetového rádia
Plánování událostí (zapnutí zóny, spuštění podkresové hudby, přehrání reklamy, znělky atd.)
Správa uživatelů, jejich práv, priorit, přístupných zón, vstupů a souborů
Kompletní nastavení pro konektivitu do VoIP telefonie

Aplikace Player

Je určena pro laickou obsluhu, především pro přehrávání podkresové hudby
Verze i pro tablety se systémem Android
Vzhled snadný na interaktivní obsluhu, podobný přehrávači WinAmp

Srovnání s multimediálními servery, DLNA, Air I-phone
Často se setkáváme s dotazem, jaký je rozdíl vůči multimediálním domácím systémům. Zásadní. Domácí systémy jsou postaveny na multimediální knihovně, obvykle určité podobě síťového úložiště, anebo streamu point to point, tedy telefon – audio přijímač. Uživatel, pak „běhá“ po domě s notebookem nebo mobilním telefonem, vybírá pouze podkresovou hudbu a tu si pouští do daného přijímače. Systém je tak koncepčně zcela odlišný a spíše povahou připomíná „hračku“ pro dospělé na domácí užívání. Systém funguje jen bezdrátově, tedy s omezeným dosahem. Má tak vůči systému IP rozhlasové ústředny NetSpeaker řadu nevýhod.

neumí řešit uživatele, jejich práva, přidělené zóny a hlášení
každý uživatel má k dispozici stejný software a může tak přehrávání špatně nastavit
počet zón je velmi omezený. Obvykle 1 nebo 2 zóny. NetSpeaker umí až 100 zón.
není možné nastavovat kvalitu bitového toku a chování koncového přehrávacího zařízení.
systém je koncipován místně, nedokáže ozvučovat bez ohledu na místo
systém umí fungovat jen pokud je centrála funkční a v síti viditelná. Převodníky NetSpeaker umí fungovat i zcela autonomně.
ozvučovací prostředky nejsou zabudovány napevno a skrytě. Obvykle někde překáží „krabice“, z které vedou kabely na reproduktory či další zesilovač.
není podpora napájení PoE, VoIP ani plánovače. Systém umí jen přehrávat hudbu.
není podpora pro přepážkový mikrofon. Hlášení nelze provádět automaticky ani manuálně.
nejsou zahrnuty programovatelné tlačítka ani logické vstupy a výstupy. Nelze definovat automatiku.

Cenová politika
Software, jak je zde popsán, nabízíme v ceně hardwarových produktů, zpoplatněny jsou pouze jeho nové významné funkce, na které budete upozorněni. Software je možné stáhnout z odkazu výše. Zpoplatněny jsou všechny hardwarové produkty, tzn. IP převodník s minizesilovačem, IP zesilovače a různá doplňková příslušenství (např. 12 V adaptér, IR dálkové ovládání, Wifi Access point atd.)
