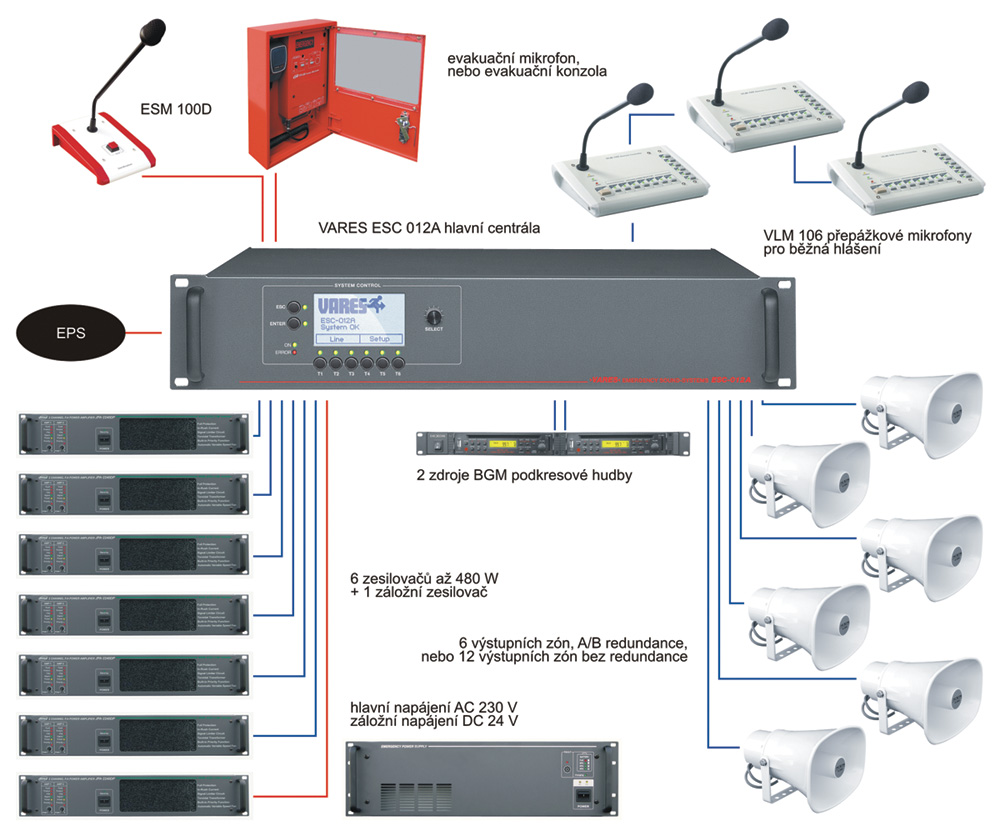

Evakuační rozhlas Vares 1000 dle EN 54–4, EN 54–16

Stručný popis: směrování hlášení, až 3 přepážkové mikrofony, 6 AB nebo 12 jednoduchých zón, připojení evakuačních mik. konzolí, EPS, záloha zesilovačů, monitoring, měření, dohled, sw. řízení na LCD displaji, certifikováno dle EN 54–4, EN 54–16

Vhodné pro: malé evakuace, podle EN 60 849, ozvučení interiéru i exteriéru, prodejny, hotely, administrativu, kde je potřeba malé evakuace

NOVINKA

Kat. č.: 271061

Cena: 131 090,00 Kč s DPH Skladem:

Objednat:  ks

Chcete s výrobkem poradit?
Zdarma získáváte tyto služby
Doporučit výrobek

Jak plošné, instal. ozvučení / evakuační rozhlasy fungují?

3. Jakým způsobem se nahrávají evakuační zprávy?
Setkáme se s mikrofonním vstupem, mikrofonem přímo, linkovým vstupem, softwarově v podobě hotového souboru.

Na trhu jsou i takoví profesionálové nabízející evakuační rozhlasy (také nazývané Požárními rozhlasy nebo správně Nouzovými zvukovými systémy) a rekrutující se z elektroinsta­lačních firem, kteří nabízejí evakuační rozhlas povrchně a bez dalších souvislostí. Také tvrdí, že „tento jeden přístroj zvládá celý systém požárního rozhlasu“ Už na počátku je jasné, že to fyzicky není možné. Dokonce se odvolávají na příslušnou normu. Investorům, jež od takovéto firmy nakoupí se to rychle vymstí již při kolaudaci stavby, kdy se přijde na to, že tento Nouzový zvukový systém by měl být „jaksi“ komplexnější.

3. Jak se systém vypořádá s nárůstem hluku v budově?
Viz ČSN EN 60 849, § C.1. Je provedeno automatické nastavení hlasitosti evak. hlášení podle kontinuálního měření hluku?

2. Jakým způsobem je zpracováno evakuační hlášení?
Jsou vyrobené na míru anebo se jedná jen o defaultní (obecně znějící) zprávy. Kdo je vyrábí? V jakých jazycích? Jsou zprávy srozumitelné?

5. Maximální instalovatelný výkon?
Pokud je nějakým způsobem omezen (např. 1000 W na každých 10 zón atd.). Hodnoty připadající na jednu zónu by neměly překročit 400 W, jinak vznikají příliš velké nároky na kabeláž a měření parametrů zóny je velmi nepřesné.

Hlídání a měření evakuačního rozhlasu I
1. Jakým způsobem se hlídá vedení k reproduktorům (kontrola kruhovým vedením, měření impedance, měření modulovanými signály, jiný), pokud hlídání nezajišťuje přímo ústředna, o jaký prvek se musí rozšířit (typ)?

2. Měření impedance, svodu, napětí, kontrola průchodnosti pilotním kmitočtem?
Pokud se používá měření impedance, přerušuje se po dobu měření hudební signál? Je dáno metodou měření zóny. Obvykle měření pomocí testovacího st. signálu anebo trvalé měření ss. napětím.

3. Je součástí dodávky potřebná dokumentace, provozní, kniha, instalační kniha, zaškolení atd.?
Viz ČSN EN 60 849, § 7.2. V případě Velkého systému Dexon/Jedia jsou automaticky součástí montážní a instalační schémata, návod k použití, instalační kniha, provozní kniha, protokol o vstupní zkoušce, protokol o revizi, informační a výstražné grafické cedulky, protokoly o měřeních.

Evakuace, evakuační hlášení II
1. Jak rychle začne systém vysílat signál nouze, popř. evakuační hlášení, po obdržení patřičného signálu z EPS?
Viz ČSN EN 60 849, § 4.1d – vyžaduje 3 s. Velký systém Dexon/Jedia reaguje do 1 s.

4. Jakým způsobem se hlídá vnitřní vedení mezi ústřednou a zesilovači?
Je dáno technologii systému. Mnoho požárních rozhlasů hlídá pouze digitální komunikaci řízení mezi centrálou a zesilovači a ne vlastní průchodnost na signál. Velký systém Dexon/Jedia používá průchodnost signálu – pilotní kmitočet.

4. Nabízí dodavatel možnost sepsání tzv. servisní smlouvy?
Viz ČSN EN 60 849, § 7.3. Dodavatel by měl toto nabízet vč. pravidelných zkoušek a revizí požárního rozhlasu.

2. Kde je indikována celková porucha požárního rozhlasu (na panelu ústředny , na mikrofonu atd.), jak je indikována (LED, bzučák, textová zpráva)?
Norma jasně říká, které všechny informace se má místo řízení dozvědět. Místo řízení ale není místo hlavního racku. Vizuální i akustický signál na dohledovém přístroji v místě ostrahy + signál o závadě do EPS.

2. Obsahuje systém řídicí software?
Jeho dostupnost? Nutnost trvalého běhu? Je v ceně?

3. Které normy nouzový zvukový systém splňuje?
Systém musí splňovat nejenom ČSN EN 60 849. Velký systém Dexon/Jedia splňuje ČSN EN 60849:1998, ČSN EN 60065:2003, ČSN EN 50130–4:1997, ČSN EN 55103–4:1998, ČSN EN 55022:1999, ČSN EN 61000–3–2:2001, ČSN EN 61000–3–3:1997.

Dohled nad evakuačním rozhlasem, indikace a detekce závad I
1. Jakým způsobem se archivují záznamy o provozu a poruchách?
Externí tiskárnou, v flash EPROM, atd. Log je možno posílat jednak do EPS nebo uchovat na HDD.

2. Maximální počet linek (smyček)?
Dávejte pozor na konfiguraci softwaru, který může být záměrně konfigurován jen pro určitý počet linek. Velký systém Dexon/Jedia to má neomezeně, rozšiřuje se po 20 zónách.

3. Jak je v řídicí lokalitě zobrazována správná funkce požárního rozhlasu?
Viz ČSN EN 60 849, § 4.1f. Celková indikace celkovou kontrolkou vizuálně a akustickým signálem v případě závady na dohledovém přístroji v místě ostrahy, tak jak to provádí i Velký systém Dexon/Jedia.

4. Maximální počet připojených mikrofonů pro běžnou obsluhu?
Nutno rozlišovat mezi mikrofony pro běžnou obsluhu a mikrofony evakuačními.

Hlídání a měření evakuačního rozhlasu II
1. Jakým způsobem se hlídá neporušenost záznamu v generátoru hlášení?
Pravidelné zkušební přečtení zprávy.

Dohled nad evakuačním rozhlasem, indikace a detekce závad III
1. Jak je zobrazována závada na obvodu reproduktoru?
Viz ČSN EN 60 849, § 5.3j. Indikace dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy

3. Jakým způsobem je měřeno pouzdro cívky evakuačního mikrofonu a zobrazena jeho závada?
Viz ČSN EN 60 849, § 5.3e. Většina systémů toto měření neprovádí. Velký systém Dexon/Jedia má laděný rezonanční obvod, který odhalí i poškození obalu evakuačního mikrofonu. Indikuje dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

2. Maximální počet nezávislých hlášení nahraných v ústředně (počet kanálů generátoru zpráv), jejich počet a délka?
Je dáno generátorem nouzových hlášení. Softwarově řešené požární rozhlasy jsou ve výhodě.

2. Jak je měřeno vizuální poplachové zařízení a jak je jeho závada zobrazována?
Viz ČSN EN 60 849, § 5.3k. Např. Velký systém Dexon/Jedia používá bias proud + indikaci dílčí kontrolkou vizuálně a akustickým signálem v případě závady na speciálním dohledovém přístroji v místě ostrahy.

Měření zvukových podmínek, administrativa I
1. Je dodavatel oprávněn (certifikován) k měření srozumitelnosti evak. hlášení dle metody CIS anebo RASTI? Kdo srozumitelnost měří?
Viz ČSN EN 60 849, § 5.1. Většina dodavatelů neprovádí anebo není oprávněná tato měření provádět. Dexon Czech s.r.o. je certifikován dle RASTI a srozumitelnost přímo odměřuje.
