DAC 500 zesilovač

zpět  Profesionální technika / Zesilovače



lupa  lupa 2x  lupa 3x

Stručný popis: 2×200 W RMS / 8 Ω, 2×300 W / 4 Ω, 1×500 W / 8 Ω, třída H, 20 – 20 000 Hz, S/N 108 dB, 11 kg

Vhodné pro: ozvučení kapel, muzikantů, hudebních klubů, restaurací, konferenčních a řečnických aplikací



Kat. č.: 27 034

Cena: 10 990,00 Kč s DPH Skladem:  ano


Podrobné technické informace Strana kataloguNávod k použitíDetailní katalogový listNejčastější chyby při výběru zesilovačeKalkulačka nákladů na elektřinuRádce pro výběr vhodné sestavyBezdrátová verze zesilovačeDalší technické informace

Všeobecně
Nová řada zesilovačů DAC je charakteristická vysokou robustností, kvalitou provedení a novou obvodovou koncepcí – napojení koncového stupně ve třídě H, která dosahuje daleko lepších zvukových a výkonových kvalit než klasická třída B nebo AB. Již samotná hmotnost a fakt, že zesilovač je odvětráván čtyřmi ventilátory, naznačuje, že zesilovače jsou velmi bytelné a spolehlivé, a proto jsou zvlášť výhodné pro mobilní ozvučování, diskotéky a kapely.

Výkon zesilovačů
DAC řada je nyní zastoupena dvěma modely. Menší model DAC 500 poskytuje výkon 2×300 W / 4 Ω. Větší model DAC 1300 poskytuje výkon 2×500 W / 8 Ω nebo 2×660 W / 4 Ω a dovoluje zatížení až do impedance 2 Ω. V můstkovém režimu pak při impedanci 4 Ω dostáváme až 2 000 W výkonu. Tyto hodnoty výkonů předurčují zesilovače pro velmi široké a náročné použití, pro buzení velmi výkonných satelirních i basových reprosoustav. Standardem je stereo, paralelní a zmíněný můstkový režim.

Chlazení
Samotná konstrukce chlazení je velice sofistikovaná. Každý koncový stupeň má svůj vlastní chladič uzavřený ve speciálním tunelu s prachovým filtrem, který začíná jedním ventilátorem vepředu a končí druhým zezadu zesilovače. Kanály jsou tak zcela teplotně odděleny. Navíc, uzavření do tunelu zaručuje minimální teplotní vliv na zbylou elektroniku zesilovače.

Ochrany a elektronika
V konstrukci nacházíme tepelnou a zkratovou pojistku, DC servo, limiter, pomalý náběh napájecího napětí, řízení napájecích napětí, nastavitelný subsonický filtr, zpožděné spínání reproduktorů či řízení otáček chladících ventilátorů. Řadu funkcí, jako je režim zesilovače (bridge / stereo / paralel), nastavení limiteru a subsonického filtru nebo zapnutí plovoucí země, ovládáme na zadním panelu.

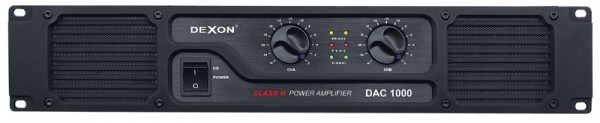

Čelní panel
Čelní panel zaujme svým robustním provedením, které doplňuje pogumovaná maska. Regulátory hlasitosti mají aretaci a pro lepší orientaci jsou v nich umístěné modré LED, které se rozsvěcují až po kompletním zapnutí všech obvodů zesilovače. Dále vepředu nalezneme indikátory CLIP (limitace signálu) a SIG (přítomnost signálu). Také nechybí indikace můstkového režimu.

Zadní panel
Ten obsahuje výstupní konektory typu SPEACON doplněné šroubovacími svorkami a vstupní konektory XLR a Jack. Vše je zde logicky a zároveň bezpečně uspořádáno. Výstupní konektory dovolují různé režimy zapojování kanálů zesilovače. Na zadním panelu se rovněž nachází speciální přepínače pro limiter, subsonický filtr, plovoucí zem a režim zesilovače.

Výhody oproti konkurenci


Doporučujeme vám toto příslušenství

121014 | Reproduktorový kabel Speacon / Speacon 10 m

žíly 2× 2,5 mm²

Vhodné pro: reproduktorové napojení



12 961 | Reproduktorový kabel profesionální 2×2,5 mm²

PVC izolace, 2 žíly CuL

Vhodné pro: reproduktorové napojení



12 951 | Speacon kabel on 4-pin

max. proud 30 A, přechodový odpor 3 mΩ, robustní

Vhodné pro: reproduktorové napojení



12 821 | XLR on kabel #1

celokovový vč. utahovací matice

Vhodné pro: signálové napojení



12 831 | XLR ona kabel #1

celokovový vč. utahovací matice

Vhodné pro: signálové napojení



12 851 | Jack 6.3 mono on kabel Au

poniklovaná matice, plastová pružinka

Vhodné pro: signálové napojení



12 939 | Stíněný kabel profesionální 2 žíly

PVC izolace, 2 žíly CuL, stínění Cu opředením

Vhodné pro: signálové napojení




121000 | Signálový kabel Jack 6,3 / Jack 6,3

kovové konektory, délka 1,5 m

Vhodné pro: signálové propojení přístrojů



121065 | Signálový kabel XLR on / Jack 6,3 10m

kovové konektory, pro napojení aktivních reprosoustav na mixážní pult

Vhodné pro: signálové propojení



Výrobek doporučujeme pro tato ozvučení

Ozvučení zasedací místnosti I

Audiovizuální technologie zaznamenaly vysoký pokrok, takže i podle toho budeme systém navrhovat.

Ekonomická ozvučovací sestava

Ekonomická ozvučovací sestava vychází z použití levných, ale zato kvalitně hrajících a účinných reprosoustav BH 2120.



Ozvučení škol plošné i lokální

Ozvučení škol lze rozdělit na plošné (učebny, chodby, kanceláře atd) a lokální (obvykle ozvučení tělocvičny nebo hřiště).



S tímto výrobkem zdarma získáváte

Zdarma dárek podle velikosti objednávky:

10 ks Přepínač univerzální

v hodnotě 160,00 Kč, zdarma při objednávce nad 1 000,00 Kč

2 ks RPT 82 ocelový kryt

v hodnotě 418,00 Kč, zdarma při objednávce nad 3 000,00 Kč

2 ks RPT 93 ocelový kryt

v hodnotě 400,00 Kč, zdarma při objednávce nad 3 000,00 Kč

50 m Vodiče jednoduché a dvojité s izolací

v hodnotě 50,00 Kč, zdarma při objednávce nad 3 000,00 Kč
Technické poradenství – Nevíte co s čím zapojit? Pište skrz poradnu nebo zavolejte, rádi vymyslíme technické řešení Vašeho problému.
Návrhy reprosoustav – Pokud objednáváte reproduktory, můžeme zdarma provést návrh reprosoustavy..
Posouzení stávajícího stavu ozvučení – zdarma u Vás posoudíme, co je vhodné vylepšit a co potřebujete..
Vypracování návrhu ozvučení – vypracujeme kompletní návrh ozvučení na míru s ohledem na stávající stav, normy a požadavky uživatele..
Záruční i pozáruční servis – jsme výrobci, nikde zboží nezasíláme, ale servis řešíme přímo u nás.
Dárek za ukázku Vaši instalace – pokud nám pošlete ukázku toho, jak náš hotový výrobek používáte, pošleme Vám dárek. Pravidla se dozvíte v tomto článku.
Možnost provizní spolupráce – 3% provize za zařazení našich výrobků do elektroprojektu stavby.
Možnost velkoobchodní spolupráce – zajímavé slevy pro montážní a obchodní firmy.

Jak profesionální technika / zesilovače fungují?

To, jaké zapojení zesilovač zvládne, napovídá o jeho koncepci a robustnosti. Dobrý zesilovač zvládá více režimů – stereo, paralel, bridge a dokonce i 2+1. Krásně je to vidět v tomto návodu k použití. Režim stereo – Jedná se o nejběžnější stereofonní zapojení. Reprosoustavy jsou připojeny prostřednictvím pinů 1+ a 1– na oba výst. konektory Speacon. Zesilovač budíme do obou kanálů. Režim paralel – Jedná se o monofonní zapojení, kdy připojujeme jednu reprosoustavu (např. subwoofer) na výstupní konektor označený paralel nebo bridge. Režim, co do použití je hodně podobný můstkovému bridge, s tím rozdílem, že kanály jsou spojeny paralelně a že toto zapojení dovoluje zatížit zesilovač i velmi malou impedanci.. Zesilovač budíme pouze do jednoho kanálu. Režim bridge – Klasický tzv. můstkový režim, kdy jednu reprosoustavu opět zapojujeme na výstupní konektor bridge, a zesilovač budíme do jednoho kanálu Režim 2+1 – Speciální režim, který kombinuje dvě reprosoustavy zapojené stereofonně na kanály A a B + obvykle subwoofer zapojený na bridge výstup. Tuto variantu dovolují např. tyto powermixy. Co to znamená pro vaši praxi? Kvalitní zesilovače toho umí hodně. Pokud tedy narazíte na ty jednodušší, které umí jen stereo a bridge režim, doporučuji nekupovat, protože vypovídají o nedokonalé robustnosti. Jednodušeji řečeno, kvalitně navržený a robustní zesilovač dokáže být zapojen v různých režimech a to i s nízkou zatěžovací impedancí.

Dnes tak moderní třída D, pokud to je tedy opravdová třída D, nese i svá úskalí a tou je jejich nesnadná opravitelnost. Zatímco koncová část je řešena opět na tranzistorech, řízení PWM modulace zajišťuje digitální hybridní obvod, v těch „namakanějších“ případech procesor. Jeho oprava a naprogramování je oříškem pro nejednoho elektroopraváře.

Nic není tak diskutovaným tématem jako vnitřní konstrukce zesilovače. Ano, vždyť právě tato bude mít největší vliv na výsledný zvuk a výdrž zesilovače. Na druhou stranu budete mít velké problémy se vnitřní konstrukce dopídit, neboť většina prodejců jsou jen prodejci a většinou neprofesionálové, kteří elektřině zrovna nerozumějí. Lépe na tom dopadnete u výrobců, kteří své zesilovače znají a poskytnou maximální informační servis.

Co znamenají ty parametry? Výkon – udává se ve W RMS s ohledem na dané zapojení a impedanci. Proto narazíme např. na následující údaje: – Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω ) RMS 2 × 350 W; Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 4 Ω ) RMS 2 × 550 W; Výstupní výkon (20–20 000 Hz, THD = 0.05 %, 8 Ω , můstek) RMS 1 × 1000 W. Zde vidíte, jak se liší pro různou zatěžovací impedanci a zapojení (normální stereo / můstek). Tato data jsou od modelu Dexon DAP 1000.

Uživatele zesilovače bych tak rozdělil do pěti skupin: a) Hfiisté – ti požadují obvykle klasický zesilovač HiFi, kde nejde o výkon, ale o nízké zkreslení. Potřebují, aby to hrálo kvalitně a nepotřebují, aby to mělo šílenou výkonovou rezervu. Nebudou to dávat do žádných stojanů, jen to postaví na další kus jejich audio techniky. b) Highendisté – pominu-li to, že ono „High End“ ve skutečností znamená úplně něco jiného, než jak se dnes míní, je to zajímavá skupina lidí, pravděpodobně, promiňte mi to, z jiné planety. Pro ně fyzika neplatí, zesilovač musí mít chromovaný kryt, musí být ve třídě A, čím víc topí tím lépe a pokud z něho čouhají elektronky, je vyhráno, koupě je na spadnutí :-). c) Videočumilové – nechtějí ani tak zesilovač, jako spíše receiver, který umí dekódovat všechny ty Dolby Digital, AC3 atd a mají řadu funkcí. Obvykle přes ně „teče“ i video. Samotné zesilovače jsou ve třídě AB, dosahují výkonů kolem 5×100 W a ty značkové a dražší bývají vcelku zdařile konstruovány. Ani ti neinstalují přístroje do racku, ale jen pokládají na další audio/video elektroniku. d) DJ a muzikanti – mohli by se ještě rozdělit na neslyšící – šetřící a na slyšící – požadující kvalitu. Zatímco ti první „jdou“ po výkonu a vzhledu zesilovače a nechají se obalamutit čínskými názvy „American XY“, ti druzí už nad věcí přemýšlejí a zajímají se o vnitřní konstrukci a výbavu. Obě skupiny zesilovač dávají do racku a např. od Dexonu používají tyto typy. e) Elektrikáři – opomíjená skupina těch, kteří řeší plošné ozvučení budou i exteriérů a tudíž potřebují jak dostatek výkonové rezervy, tak i robustnost a dlouhodobou spolehlivost bez obsluhy a také i vysokoimpedanční 100 V výstup. Pro ně Dexon nabízí tyto robustní typy. Do které skupiny se zařadíte vy? My se zde budeme věnovat DJ, muzikantům a elektrikářům, kteří jsou valnou většinou našich uživatelů. Pro ně společně platí, že jednak zesilovač bude umístěn v racku a tak musí být vybaven danými instalačními prvky a madly, a že jednak je zajímají nejenom parametry, ale taktéž i konstrukce a výbava.

Podstatnou vlastností, podle které zesilovače dělíme je jejich typ zapojení, neboli třída provozu. Nebudeme to zde rozebírat podrobně, ale abyste byli o něco chytřejší, tak jenom ve stručnosti: Třída A – má nastavený velmi vysoký tzv. klidový proud, velmi nízké zkreslení, menší výkon, horší účinnost, hřeje. Hodí se pro hifi a „highend“ aplikace. Třída AA – výstupní zesilovač pracuje ve třídě A a je napájen zdrojem –malého napětí, který je plovoucí a je posouván zesilovačem pracujícím ve třídě B Třída AB – klidový proud už není tak velký, komplementární dvojice tranzistorů, účinnost dobrá 50 – 60%, zkreslení průměrné, profesionální použití, i velké výkony Třída B – bez klidového proudu, komplementární dvojice tranzistorů, účinnost lepší, zkreslení větší, profesionální použití Třída C – bez klidového proudu, komplementární dvojice tranzistorů, nastavení až do saturace tranzistorů, velké zkreslení, pro velké výkony, vysílací technika Třída D – převod signálu na pulzně šířkovou modulaci PWM na výstupu, velmi vysoká účinnost 80 – 90%, velké výkony, průměrné zkreslení, pro profesionální použití i průmysl, horší elektromagnetická kompatibilita Třída G – obvykle AB doplněná o řízení zdrojové části – při špičkách se uměle skokově zvedne napájení koncového stupně, průměrná účinnost, větší zkreslení špiček, dost často bývá klamavě vydávána o podstatně lepší třídu D Třída H – obvykle AB doplněná o řízení zdrojové části – při špičkách se uměle plynule zvedne napájení koncového stupně, průměrná účinnost, menší zkreslení špiček než u G, dost často bývá klamavě vydávána o podstatně lepší třídu D Třída T – třída D kde společnost Tripath Technology Inc. mění nejenom střídu PWM modulace, ale i nosný kmitočet. V našem případě budeme pravděpodobně pořizovat zesilovače ve třídě AB , horší B anebo lepší a modernější D, či T. Jak již bylo zmíněno výše, pozor, mnoho prodejců vydává G a H za zesilovače ve třídě D a jejich zvuk i parametry jsou tak horší. Od těchto prodejců doporučuji nic nenakupovat, protože Vás záměrně klamou!

Kategorie profesionální technika řeší lokální ozvučovací zařízení pro muzikanty, řečníky, moderátory a jiné zábavní akce, např. také lokální ozvučení škol pro tělocvičny, aerobic, fitness, ozvučení zasedací místnosti, mítingů, řečnické aplikace, přepážky. Naleznete zde ozvučovací techniku – aparaturu pro konferenční sestavy, zvukovou výbavu pro cvičitelky aerobicu a spining. Samozřejmě řešíme kompletně ozvučení pro hudbu i řeč pro malé kapely, muzikantů, dechovky, ozvučovací techniku pro velké kapely, audio vybavení hudebních klubů a diskoték, ekonomické ozvučovací sestavy, ozvučení salónků, banketek a tanečních parketů. Ze sortimentu musíme zmínit celou řádku mikrofonů, i bezdrátových, megafony, aktivní i pasivní reprosoustavy, reprobedny, reproduktory a reproboxy, repráky, woofery, subwoofery, basáky, robustní zesilovače různých výkonů, mixážní pulty, equalizéry, crossovery, výhybky, profesionální CD a Mp3 přehrávače, anebo hotové, cenově zvýhodněné řečnické ozvučovací sestavy včetně řečnických systémů (vše v jednom reproboxu) a ucelených konferenčních a tlumočnických audio systémů. Celý sortiment doplňuje řada uchycovacích prvků, repro a mikrofonních stojanů, nožek a držáků. Kabely a konektory naleznete v sekci konstrukční materiál, kde také naleznete kompletně vše pro vlastní stavbu reprosoustav a reprobeden. Samostatné reproduktory mají svou vlastní kategorii.

Poslední mouchou je, jak výbava zesilovacích modulů je provedena mechanicky. Podstatné při výrobě je všechny součástky podlepovat a vše co je vyvedeno na čelní panel modulu, hermeticky uzavřít, protože toto právě bývá zdrojem nežádoucích pazvuků. Takto poznáte kvalitně vyrobený zesilovací modul v aktivní reprosoustavě.

Jak již bylo řečeno, hodně důležité je napájení, o tom se dočtete všude. Opomíjenou charakteristikou ale je proudový náraz do sítě při zapnutí do zesilovače. Výkonné zesilovače, jako je Dexon DPA 1500 se s tím docela trápily a dokážou zacvičit i s 16 A jističem. Ale i to jsme vyřešili – tzv. soft startem.
