JPM 1184IP koncový 100V IP zesilovač s inteligentním řízením

Stručný popis: 1× 180 W / 100 V i 8 Ω, D třída, účinnost 87 %, korekce účiníku APFC, limiter, pásmová propust, vzdálené řízení, digitální IP technologie audio ozvučení, LAN vstup, vysoký komfort softwaru systému IP Audio: mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovaná správa médií a uživatelů, provoz v LAN i WAN, serverové řešení, vysoká účinnost, kvalitní zvuk, ochrany proti přetížení a zkratu

Vhodné pro: plošné ozvučení interiérů i exteriérů s bohatým komfortem serverového přehrávání

Kat. č.: 27 805
19 940 Kč s DPH
skladem

Produktové video

Zůstaňte v obraze a odebírejte cenné rady z našeho kanálu.

Detailní popis

Technické vlastnosti systému Dexon IP Audio:

Technologie Dexon IP Audio je moderní formou digitálního ozvučování, kdy audio je přenášeno ve formě dat a jako zdroj signálu je využíván balík aplikací. Vývoj probíhal (a probíhá) s ohledem na dlouholetou praxi s IP ozvučením. Technologie postavena na serverově orientovaném systému, tak aby mohla fun-govat v LAN i v internetu (WAN).

Veškeré produkty, které jsou k této technologii připojeny, nazýváme IP zařízení. Mohou to být IP zesilovače, IP rozhlasové ústředny, IP mikrofony, interkomy, IP reproduktory a další podpůrné přístroje, např. pro automatizaci a kódování analogového audia.

Co se týče funkčnosti, můžete vysílat hlášení, hlásit i pouze z napsaného textu, bez nutnosti nahrávat hlášení předem, vysílat hudbu z playlistů, internetová rádia a to vše samozřejmě i plánovat. Hlásit můžete i z mobilního telefonu. Také lze zachytávat běžný zvuk z počítače (jeho zvukové karty), to např. přehráváte-li Spotify nebo Youtube v prohlížeči. Samozřejmě nechybí správa uživatelů a jejich rolí. A další funkčnosti stále přibývají.

Hlavní výhody systému:

  • Nejmodernější koncepce ozvučování budov i exteriérů po datech
  • Každá zóna má „svůj signál“. V každé zóně tak může hrát něco jiného.
  • Ozvučení lokálně i po celém světě, až 100 zón
  • Nepotřebujete žádné velké rozvaděče
  • Nepotřebujete žádné dlouhé napájecí ani reproduktorové ka­bely
  • Levnější kabeláž
  • Žádné ztráty kvality ani výkonu. Audio „jede“ po datech.
  • Menší nároky na el. energii
  • Rychlejší instalace s využitím stávající UTP kabeláže, WiFi a internetu
  • Nešroubujete, nejezdíte, ale klikáte vzdáleně v grafickém rozhraní aplikace.

Pro koho je systém Dexon IP Audio vhodný?

  • Systém je velice variabilní a tudíž se dá „postavit“ jak v základní konfiguraci levně jen s jedinou zónou, tak i v rozlehlé konfiguraci s mnoha zónami a pobočkami jinde ve světě.
  • A tak oslovujeme instalace typu školy, malé firmy i firmy s více pobočkami, prodejny, nákupní centra i sítě prodejen, restaurace, hotely i penziony, nemocnice, veřejné instituce a statní správu, kancelářské budovy i skladové či výrobní haly, zábavní parky, zoo, vlaková a autobusová nádraží i letiště

Typická řešení se systémem IP Audio:

  • Zvonění ve škole. V počítači je nastaven plán zvonění a zvolen mp3 soubor jakožto zvonění. Systém funguje bezobslužně. Plán můžeme kdykoli poupravit a může být i několik plánů.
  • Učitelka angličtiny přehrává studentům poslechová cvičení. Ve svém telefonu má aplikaci IP Audio Talkplay, zvolí svou učebnu a následně už jen soubor k přehrání.
  • Firemní podkresová hudba. V plánovači jsou nastaveny plány internetových rádii pro jednotlivé směny a pro jednotlivá oddělení.
  • Ve fabrice dělníci chtějí poslouchat své staré analogové rádio. Výstup z rádia zavedeme do enkodéru IDE 1110 a tím se audio starého rádia dostane po datech i do zbylých dílen.
  • Ředitel potřebuje provést hlášení do všech firemních poboček, i v jiných městech. V jeho kanceláři má stolní IP mikrofon PA 705 (PA 701). Pouze zvolí pobočky a provede hlášení. To se na pobočky přenese přes internet.
  • Zaměstnanci chtějí přehrávat Spotify v celé firmě. Stream zachytíme na zvukové kartě nebo enkodérem IDE 1110 a vyšleme do firemního IP rozhlasu.
  • V pivovaru unikl čpavek. Je nutné vyhlásit varovná hlášení. Výstupy z dohledu technologie zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.
  • Starosta potřebuje operativně hlásit do svěřených obcí, i z domova. Má nainstalovanou aplikaci v telefonu. Zvolí pouze obce a rovnou telefonem hlásí. Může přehrát uložené hlášení.
  • V případně povodních je potřeba automatického varovného hlášení. Výstupy z čidel výšky hladiny zavedeme do jednotky logických vstupů ILT 1320, která v případě aktivace, sama odbaví varovná hlášení.
  • Obecní rozhlas vysílá relaci každý den odpoledne. Hlášení připravuje pracovnice obecního úřadu v klidu dopoledne. Hlášení se odpoledne odbaví automaticky díky plánovači. A pokud se pracovnice stydí, stačí, když hlášení jen napíše v podobě textu, nic nemusí předem nahrávat.
  • V zábavním parku je potřeba podkresová hudba vč. reklam. Tu naprogramujeme jako playlisty nebo internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu.
  • V obchodním centru je to podobné. Hudbu na pozadí programujeme jako internetová rádia, nebo jako hudební stream na míru (služba). Reklamy řešíme jako další plány. Hlášení se provádí mikrofonem nebo aplikací ve smartphonu. Je možné zachytávat hudbu z pokladního systému prodejny.
  • Síť prodejen přehrává hudbu podle dispozic centrály. Centrála v plánech stanovuje, jaká hudba se kde a kdy bude přehrávat. Na prodejnách jsou jen bezobslužné IP zesilovače. Streamy se distribuují přes internet.
  • Hotel potřebuje hudbu na pozadí a na noc ji vypínat. Navíc jinou hudbu pro wellness a jinou hudbu pro restauraci. Jsou definovány plány přehrávání s internetovými rádii a jejich destinacemi.
  • Je potřeba zabezpečit nějaký prostor. Kamerový systém dává info o detekovaném pohybu a jednotka logických vstupů ILT 1320 iniciuje přehrávání varovného hlášení na vzdáleném místě.

Jak se systém instaluje?

  • Jenom do vaší počítačové sítě (nebo kdekoli na světě) připojíte IP zařízení (zesilovače, ústředny, mikrofony, interkomy, atp.) Bez námahy, bez složitého napájení a kabeláže. Pak nainstalujete software do centrálního počítače – serveru a obslužné aplikace. A je hotovo.
  • Jako kabeláž vyžijeme stávající strukturovanou UTP, popř. WiFi

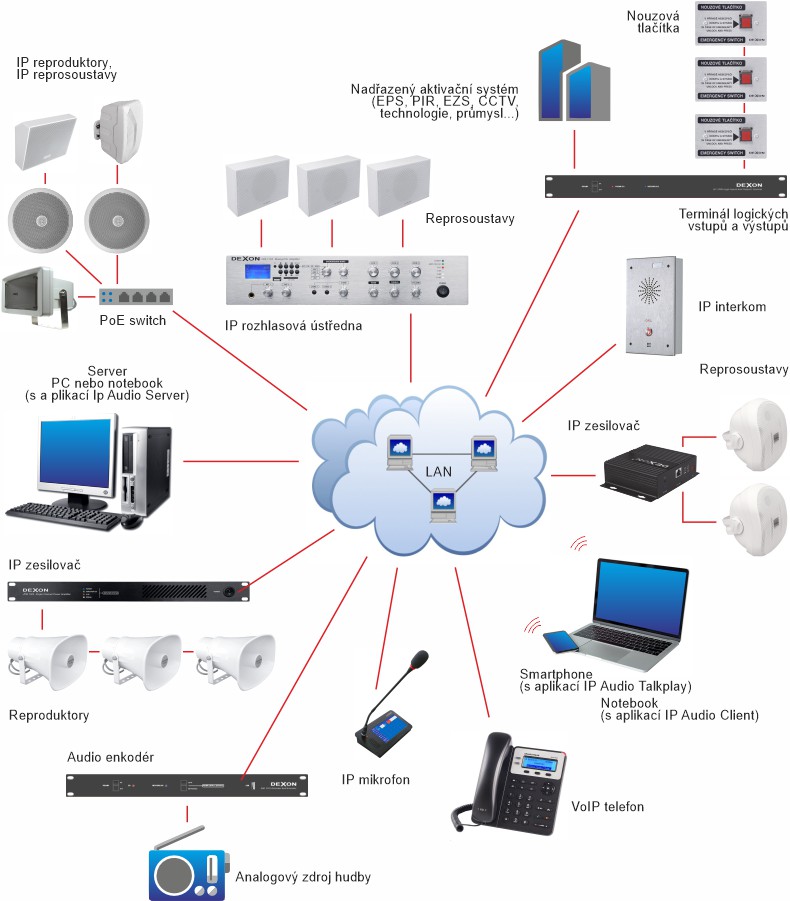

Jak to funguje?

  • Koncová zařízení, tedy např. IP zesilovače, přijímají data z počítačové sítě a převádí je rovnou na výkonový signál, který dodávají reproduktorům. U některých IP zařízení to je i opačně: Audio signál poslouchají a data z nich opačným směrem tvoří. A může to být i video.
  • Mozkem systému je Dexon IP Audio Server – propracovaná řídící administrátorská stále běžící aplikace.
  • Systém stále „hraje“ i když uživatelské aplikace jsou vypnuté

Jaká zařízení lze připojit?

  • rozhlasové ústředny JPA xxxxIP – pro lokální přehrávání i výkonový audio signál
  • zesilovače JPM xxxxIP – pro výkonový audio signál
  • mikrofony PA 7×xx – pro hlášení a volání
  • reproduktory RP 122IP, RP 110IP, SC 50IP, SP 512IP, ARS 321IP, CSP 220IP – jsou aktivní, mají na sobě zesilovač a napájení berou přímo z LAN formou PoE
  • interkomy – jako dorozumívací zařízení
  • jednotky logických vstupů a výstupů ILT 1320 – pro automatizace
  • jednotky enkodéru a dekodéru IDE 1100, IDE 1110 – pro lokální poslech i generování analogového audia

Funkce a parametry systému:

  • serverově orientované řešení
  • funguje v LAN i v internetu (WAN topologie – IP zařízení mohou ležet v jiné síti)
  • podpora až 1000 IP zařízení (zesilovače, rozhlasové ústředny, mikrofony, interkomy…)
  • každé IP zařízení má vlastní signál (metoda „různé signály do různých zón“) se svou hlasitostí i parametry
  • sdružování IP zařízení do skupin a zón
  • on-line přehrávání Mp3 playlistů
  • on-line přehrávání internetových rádií
  • komfortní serverový i klientský plánovač s přehráváním Mp3 playlistů i internetových rádií, pro automatické znělky, hlášení i hudbu
  • funkce Text To Speech – hlášení podle napsaného textu, hlášení není nutné předem nahrávat
  • manuální on-line hlášení pomocí počítače, mobilního telefonu, tabletu, nebo mikrofonu
  • podpora náhodného i smyčkového přehrávání
  • systém priorit pro úlohy plánovačů i uživatele
  • automatizace s logickými vstupy a výstupy
  • zachytávání zvukové karty vč. jejich hw. vstupů, s automatickým nahráváním
  • centralizovaná správa multimediálního obsahu
  • podpora IP interkomů i s videomoni­toringem
  • podpora IP mikrofonů
  • správa uživatelů, jejich rolí, priorit a jejich povolených IP zařízení
  • lokální administrace, vzdálený dohled
  • vzdálený upgrade firmware v IP zařízeních
  • podpora vzdáleného i manuálního resetu IP zařízení
  • podpora protokolů TCP/IP, UDP
  • komprese MPEG-1 Audio Layer III (Mp3), kvalita datového toku 64 až 192 kb/s, stereo
  • automatické nastavení datového toku podle zdroje signálu
  • streamování Unicast (v LAN i WAN), u některých zařízení také Multicast (jen v LAN)
  • pevný buffering v koncových zařízeních pro překlenutí výpadků datové sítě a internetu
  • připojení na LAN, 1× RJ 45 10/100Base -TX Ethernet, doporučujeme UTP kategorie Cat-5d a vyšší
  • funguje v režimu DHCP klient (automatické přidělení IP adresy) nebo v režimu statické IP adresy
  • vybraná IP zařízení lze napájet přes PoE dle standardu 802.3af

Srovnání klasické rozhlasové ústředny a systému IP Audio:

  klasické analogové řešení technologie IP Audio
systém analogový digitální, TCP/IP + UDP
funkčnost základní sofistikovaná
počet zón omezený ústřednou neomezený, max. 100
audio kvalita hifi nebo 100 V dle Mp3 souboru a datového toku
flexibilita závislá na ústředně a kabeláži vysoká, závislá jen na kabeláži
adresování jednotlivých repro jen obtížně ano
ovládání hlasitosti reproduktorů jen u dražších ústředen ano
každá zóna s jiným signálem jen u dražších ústředen ano
podkresová hudba dle hardware (modulu) ústředny dle konfigurace software
převod textu na řeč ne ano
priority omezeně ano
kabeláž drahá, obvykle Cul 2×2,5 mm² levná UTP nebo WiFi
správa uživatelů ne ano
plánované přehrávání znělek ne ano
automatizace s logickými vstupy jen u dražších ústředen přímo v zóně
logický výstup ne programovatelný
ovládání z několika míst omezeně ano
zdroje signálu kdekoli omezeně ano
zálohování zesilovačů ano ne
zálohovaní napájení ano ne
instalace šroubování, kabelování sw. instalace, základní kabelování
doba instalace delší kratší
opotřebení spínače a potenciometry bez opotřebení
spolehlivost závislá na pohyblivých částech závislá na serveru
ovládání potenciometry, přepínače klávesnice, myš, dotyk
vzdálená správa ne ano
upgrade, servis nutný dojezd v software, přes vzdálenou správu

Jaký je rozdíl mezi klasickým řešením, technologií Dexon IP Audio a Dexon Smart Audio?

  • Klasické řešení jsou ústředny, zesilovače, mikrofony, dráty a výkon z jednoho místa. Následující technologie mají výkon decentralizovaný.
  • Dexon IP Audio je serverové robustní řešení. Server sice musí stále běžet, jednou ale vše nastavíte, pak je již systém zcela automatický a hlavně bezobslužný. Předpokládá se dlouhodobý provoz.
  • Dexon Smart Audio je řešení pro ryze lokální instalace. Hrajeme si, nastavujeme streamy v aplikacích na smartphonech a tabletech. Nic není zálohováno, neřešíme uživatele, není zde automatizace. Vše je právě na uživateli. Ale je to uživatelsky přívětivější.

Software k dispozici:

  • Takový komfort a pohodlí byste u klasického řešení těžko hledali. Vymysleli jsme několik aplikací tak, aby uživatel toho moc „nepokazil“, každý má tu „svou“ s danými právy.
  • IP Audio Server – stále běžící mozek systému s administrací pro správce. Leží na serveru. Zde se vše nastavuje, dohlíží, vysílá a plánuje.
  • IP Audio Client – klientská aplikace pro běžného uživatele laika. Leží kdekoli (i několikrát). Zde se dohlíží a případně hlásí. Můžeme zachytit běžnou hudbu počítače.
  • IP Audio Config – aplikace pro prvotní instalaci a nastavení IP zařízení pro instalátora. Zde se dohledávají a nastavují IP zařízení.
  • IP Audio Talkplay – mobilní aplikace pro systém Android

Cena software:

  • Balík aplikací je zdarma, použijete-li max. 10 IP zařízení
  • Pro 11 a více IP zařízení je potřeba zakoupit licenci. Cenu vám upřesníme podle velikosti instalace.

Technické vlastnosti samotného zesilovače

Zesilovače řady JPM 1×x4 vynikají novou koncepcí vnitřní elektroniky, která je založena na modulu koncového stupně ve třídě D, spínaném zdroji a elektroniky pro tzv. korekci výkonnostního faktoru (účiníku) APFC. Tím zařízení získává na účinnosti, která zde dosahuje více jak 87 %. To se ihned projevuje na nízké výšce zesilovače a také na jeho hmotnosti. To oceníte při montáži do rozvaděčů, kdy oproti běžné koncepci s klasickými zesilovači ve třídě AB, uspoříte nejenom polovinu místa, ale i více jak třetinu elektrické energie. I když zesilovač neobsahuje převodní transformátor, je výstup stále plovoucí (galvanicky oddělený). Výstup se automaticky přizpůsobuje zatěžovací impedanci.

V sortimentu naleznete i modely s označením JPM 1×x4WI. Ono „WI“ znamená, že zesilovač má osazen speciální WiFi modul technologie Smart Audio. Tyto zesilovače nabízí všechny výhody streamování přes DLNA a AirPlay. Můžeme streamovat internetová rádia, podcasty, obsah z lokální sítě i z internetových úložišť.

Zesilovače vyrábíme i ve verzi JPM 1×x4IP. „IP“ znamená, že je zabudována IP karta technologie IP Audio. Ta je založena na architektuře server – IP zesilovače. Umí toho opravdu hodně: mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovanou správu médií i uživatelů, vzdálenou i lokální správu, provoz v LAN i WAN a mnoho dalšího.

  • výkon JPM 1184: 1× 180 W / 100 V nebo 8 Ω, JPM 1504: 1× 500 W / 100 V nebo 8 Ω, JPM 1904: 1× 900 W / 100 V nebo 8 Ω
  • mono, ve vysokoimpedančním režimu 100 V, nebo nízkoimpedančním 8 Ω
  • zesilovač ve třídě D s účinnosti 87 % a řízené napájení spínacím zdrojem s účinností 92 %
  • nízké tepelné vyzařování
  • standby režim šetřící náklady na provoz
  • automatické přizpůsobení se zatěžovací impedanci
  • minimum ovládacích prvků, protože zesilovače jsou určeny pro vestavbu do rozvaděčů
  • terminál pro vzdálené sepnutí zesilovače
  • nastavení hlasitosti trimrem na zadním panelu
  • vestavěná elektronika pro korekci výkonového faktoru (účiníku) APFC
  • vestavěná pásmová propust pro oddělení nežádoucích frekvenčních složek v signálu
  • sym. audio vstup šroubovacími svorkami
  • citlivost vstupu ± 775 mV, vstupní impedance 6 kΩ
  • výstup na reproduktory šroubovacími svorkami
  • zcela plovoucí, galvanicky oddělený výstup dle standardů 3C, UL, IEC60065
  • kompletní elektronické ochrany proti přetížení, zkratu na výstupu, přehřátí
  • indikace zapnutí, stavu zesilovače, limitování a signálu
  • aktivní chlazení 2 řízenými ventilátory
  • odolnost proti přebuzení 9,5 dB
  • vestavěný limiter proti přebuzení
  • příprava pro IP kartu technologie Dexon IP Audio (verze JPM 1×xxxIP): mp3 playlisty, internetová rádia, časový plánovač, zachytávání zvukové karty, automatizace, centralizovanou správu médií i uživatelů, vzdálenou i lokální správu, serverově orientované řešení streamování v LAN i WAN síti
  • příprava pro WiFi modul technologie SmartAudio (verze JPM 1×xxxWI): WiFi konektivita, DLNA, AirPlay, UPnP, internetová rádia, podcasty, přehrávání obsahu lokální sítě, služby Tune-In, iHeart Radio, Spotify, QQMusic, Tidal, Napster, Amazon Alexa, streamovací aplikace)
  • odstup S/N > 70 dB
  • zkreslení THD < 0,1 %
  • frekvenční rozsah 80 – 16 000 Hz / +1, –3 dB
  • pracovní teplota –10 – + 50 °C
  • napájení AC 190 – 240 V / 50 Hz
  • příkon při maximálním vybuzení a zátěži JPM 1184: 207 W, JPM 1504: 575 W, JPM 1904: 1034 W
  • úsporný provoz, šetří náklady na elektřinu viz Kalkulačka nákladů na elektřinu
  • plynulý náběh napájení s nízkým startovním proudem
  • nízké nároky na prostor, na výšku zabírá jen 44 mm
  • možnost uchycení do 19“ rozvaděče
  • rozměry 483×44 (1U) x 383 mm
  • hmotnost JPM 1184: 4,2 kg, JPM 1504: 4,5 kg, JPM 1904: 4,8 kg

Úvaha nad úsporou nákladů na provoz zesilovače

Možná se sami sebe ptáte, proč pořídit moderní zesilovač ve třídě D (Dexon JPM xxxx) a nezůstat u starého a osvědčeného zesilovače ve třídě AB (konkurence). Ve prospěch hovoří nejenom menší nároky na prostor a nízká hmotnost, ale především cena provozu takového zesilovače.

Zkusme si ukázat příklad zesilovače, který provozujeme celoročně, cca půl dne s plným výkonem a druhou půlkou dne bez audio signálu. To je nejčastější provoz zesilovače např. v obchodních nebo kancelářských centrech, školách a hotelích. O tom, že můžete přechodem na kvalitní koncový zesilovač Dexon ušetřit až několik tisíc Kč ročně, vás přesvědčí následující kalkulačka nákladů na elektřinu.

Výhody oproti konkurenci

  • kupujete od skutečného profesionálního výrobce, který se s plošným, instalačním ozvučením zabývá více jak 20 let a tak ví, jaká je praxe a nároky
  • žádná amatérská konstrukce, ale propracované přístrojové řešení
  • přístroj je určen pro dlouhodobé non-stop užívání, nejedná se o běžný zesilovač pro muzikanty na nerázový ojedinělý provoz
  • lehké provedení s nízkou výškou, v rozváděči nezabírá výšku a manipulace se zesilovačem je snazší
  • skutečně odměřený výkon dle standardu RMS, žádná přemrštěná hodnota
  • slušný komfort zesilovače
  • kvalitně provedené vstupy
  • variabilně provedené vstupy i výstupy
  • moderní obvodová koncepce
  • bezobslužné provedení
  • možnost vzdáleného řízení
  • „blbuvzdorné“ provedení, špatné nastavení nezpůsobí poškození zesilovače
  • koncepce připojení na zónu (zóny), očekává se složitá instalační síť, s kterou si zesilovač poradí, ne jenom jeden reproduktor jako u běžného zesilovače
  • kompatibilita s dalšími přístroji Dexon pro řešení podkresové hudby a s přepážkovými mikrofony přímo určenými pro plošné ozvučení, žádné amatérské řešení
  • kvalitně provedená sekce napájení s obrovskou výdrží
  • obvodové vychytávky, které zařízení dělají robustním zesilovačem
  • jsou splněny všechny normativní požadavky pro označení CE

Doporučujeme vám toto příslušenství

29 Kč
skladem

12 965 | Reproduktorový kabel pro 100V rozvody 2 × 1,5 mm²

speciální kabel pro 100V rozvody, 2 × 1,5 mm², CCA měď, kroucené žíly – lanka, nízká kapacita

Vhodné pro: připojení rozhlasové ústředny, zesilovače a reproduktorů ve 100 V režimu, pro výkon do 400 W

39 Kč
skladem

12 966 | Datový i audio kabel SF/UTP Cat5e dvojitě stíněný

dvojité stínění Mylar + fólie + opletení, zvýšená odolnost proti rušení, přenosová rychlost až 1 Gb/s, kompatibilní s PoE, PoE+, RS 232, RS 485, pro konektory RJ45, dobře ohebný, odolný

Vhodné pro: připojení rozhlasové ústředny, zesilovače, ovládače, reproduktoru, mikrofonu, datové propoje a sítě v IT i hybridní propoje s audio signálem

Novinka
790 Kč
skladem

12 449 | Stojan stolní pro tablet, nebo mobilní telefon

výška 220 – 295 mm, 2 typy pružinových držáků, naklonění, natočení, utahovací mechanizmus, stabilní provedení, protiskluzový

Vhodné pro: stolní instalaci smartphonu, nebo tabletu, přepážky, kanceláře, výuku

Novinka
30 Kč
skladem

12 939 | Stíněný kabel profesionální 2 žíly

PVC izolace, 2 žíly CuL, stínění Cu opředením

Vhodné pro: signálové napojení

3 m | Reproduktorový kabel pro 100V rozvody 2 x 1,5 mm2

Hodnota dárku: 87,00 Kč
Pro objednávky nad 2 500,00 Kč

1 ks | 34 návrhů ozvučení

Hodnota dárku: 187,50 Kč
Pro objednávky nad 3 000,00 Kč

3 m | Reproduktorová dvoulinka 2x4 mm2

Hodnota dárku: 285,00 Kč
Pro objednávky nad 4 000,00 Kč

1 ks | Reproduktory a reprosoustavy III

Hodnota dárku: 390,00 Kč
Pro objednávky nad 15 000,00 Kč

1 ks | SB 030 bluetooth reprosoustava

Hodnota dárku: 590,00 Kč
Pro objednávky nad 18 000,00 Kč

1 ks | HE 400TWS Bluetooth sluchátka s mikrofonem a dobíjecím boxem

Hodnota dárku: 1 190,00 Kč
Pro objednávky nad 40 000,00 Kč
