Plošné, instal. ozvučení / Závěsné reprosoustavy

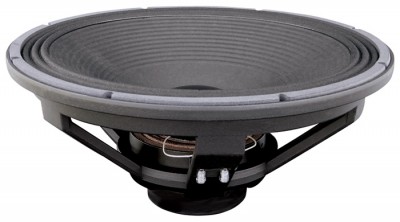

Jak plošné, instal. ozvučení / závěsné reprosoustavy fungují?

Zvolené reprosoustavy se musí líbit a musí vzhledově do interiéru zapadat. To je ale dost často problém. Na jedné straně máme fyziku a skoro vždy omezené finance, na druhé chceme něco luxusně a příjemně vypadajícího. A do toho všeho se ještě plete akustika prostor. A když máme tu největší smůlu, začnou se do toho všeho plést památkáři. Jak tedy se vzhledem nakládat? Zastavme se nejprve u materiálů. Dřevo je dřevo, ale bohužel se nehodí do venkovních prostor, proto jsou exteriéry odsouzeny na reprosoustavy plastové nebo hliníkové. Je zajímavé, že akusticky, např. při posuzování reentrantních reproduktorů, viz. další odstavce, se hliník akusticky „tváří“ lépe, než plast, a proto jsou takové reproduktory obvykle i dražší. Krásně je to vidět na těchto reentrantních reproduktorech (tlampačích), nebo zvukových projektorech.

Evakuační verze reproduktorů Na začátek, pro ty z Vás, kteří se v problematice evakuačních rozhlasů nevyznáte, doporučuji tento odkaz. Proč to všechno? Protože norma, která je pro řešení evakuačních (také řečeno domácích, požárních) rozhlasů závazná, hovoří jasně: Nesmí dojít ke ztrátě pokrytí signálem. Jinak řečeno, reproduktory musí být v případě „Nouzových zvukových systémů“ (evakuační rozhlas) vyrobeny v souladu s ČSN EN 60 849. tato norma ale bude brzy nahrazena, nebo už je, pokud tyto řádky čtete po roce 2011, novou normou a sice ČSN EN 54–16 a ČSN EN 54–24. Jak tedy zajistit, aby nedošlo v dané zóně ke ztrátě pokrytí zvukovým signálem, aby porucha jednoho reproduktoru nezpůsobila výpadek celé zóny nebo systému, aby lidé v objektu vůbec zvukové instrukce mohli slyšet? Jsou dva přístupy: a) reproduktorovou síť rozdělíme na více podzón, tak aby při výpadku jedné, bylo stále slyšet z té druhé b) anebo jinak musíme zajistit, aby výpadek jednoho reproduktoru nezpůsobil výpadek celkový. V praxi se aplikují oba dva případy. Bod a) je záležitosti návrhu a projektu. Bod b) je záležitosti technické konstrukce použitých reproduktorů. A to se provádí takto: Reproduktor nesmí např. zkratovat linku. To se může např. stát v případě ohně – zvýšení teploty okolí; proto při t > 130°C (obvykle) reproduktor odpojí tepelná pojistka. Raději ať nehraje, než aby způsobil celkovou závadu.; dále je použita teflonová izolace vodičů a keramická připojovací svorkovnice, to proto, aby i mimo pojistku (před ní) nemohlo dojit ke zkratu;

Zde je nutné zmínit špatné „české“ řešení. Mnoho, rádoby odborníků, si myslí, že stačí zakoupit jakýkoli reproduktor a udělat z něho evakuační tak, že si sami vestaví tepelnou pojistku a keramickou svorkovnici. Tento přístup je naprosto špatný a nebezpečný!!! 1. Není jistota, že tato úprava svépomocí je technicky správně 2. Takovýto reproduktor neodzkoušela žádná laboratoř 3. Takovýto reproduktor nemá certifikát, který bývá vyžadován u kolaudace budovy a revize, potažmo vstupní zkoušky evakuačního rozhlasu. 4. Dodavatel, který tuto úpravu svépomocí provede, se vystavuje obrovskému riziku, kdy budou muset být všechny reproduktory vyměněny (a obvykle se nejedná o malé počty) a také riziku, kdy evakuační systém nemusí v době nebezpečí a ohně fungovat! 5. Závěr je, že je možné používat jen evakuační reproduktory s certifikátem, jaké dodává např. Dexon.

Rozhodneme-li se pro reprosoustavy z plastu, měli bychom požadovat tzv. ABS plast, který se vyrábí jinou metodou než běžný PVC nebo polystyren a tudíž i jeho vlastnosti jsou, co se týče barevné a tvarové stálosti, mnohem lepší. Právě tyto vlastnosti oceníme po létech, kdy jsou tyto změny krásně vidět. Budeme-li se zabývat vhodnými tvary reprosoustav, je nutné stále mít na paměti, jak interiér má ve své finální podobě vypadat. Je to záležitost víceméně designová a tak je nutné zapojit „umělecké“ myšlení a tvořivost.

Stačí reprosoustavy nainstalovat do venkovního prostředí anebo tam, kde svítí slunce. Po létech je zřejmé, jak to s klimatickou odolností výrobce myslel. Aspekty, které je potřeba v těchto případech posuzovat jsou: 1. Barevná stálost – Má nátěr reprosoustavy složku UV filtru? Nezežloutne po čase? 2. Použitý materiál – Z čeho je reprosoustava vyrobena? Plast / kov / dřevo? 3. Jsou všechny použité materiály vlhkuodolné? 4. Jsou všechny použité materiály teplotně odolné (viz. léto na slunci, sauny)? 5. Pokud je z kovu, je z hliníku? Ten nerezaví. 6. Pokud je z kovu, jaký je horní nátěr? Nejodolnější je kataporéza, anaporéza nebo komaxit. 7. Pokud je z plastu, je z ABS? Ten více vydrží. 8. Pokud předpokládáme déšť, mají kanálek na odvod vody (viz. sloupové reprosoustavy)? 9. Pokud předpokládáme sníh a mráz, nezamrzne přední mřížka? Je dost „hrubá“? 10. Instalujeme obecní rozhlas na sloupy? Jsou použité reprosoustavy vysoce klimaticky odolné? 11. Jaké je krytí IP? Rešerší sortimentu DEXON zjistíme, že právě sloupové a reentrantní reproduktory, jež se právě v exteriéru instalují nejčastěji, disponují největší klimatickou odolností a tomu nasvědčují i jejich příznivé hodnoty IP krytí.

Kromě samotného charakteru zvuku (jeho „barvy“) musíme dbát také na správnou hlasitost. Asi si uvědomujete, že někdy ozvučení může být nedostatečně hlasité. Ovšem častou chybou je naopak i to, že ozvučení je hlasité až moc. Zatímco v prvním případě takového špatného ozvučení lidé nerozumějí a tím pádem ani nechápou, „proč to tam hraje“, v tom druhém případě je příliš velká hlasitost zdrojem nervozity a špatné nálady (třeba na pracovišti). Pro lepší orientaci uvádím pár příkladů, co požadovat:

Jak fungují sloupové reprosoustavy? Jejich největší předností je široká směrová charakteristika (až 90° / 1kHz, –3 dB). Za tímto účelem jsou sloupové reprosoustavy konstruovány. Konstrukčně se zakládají na malých reproduktorech, které jsou namontovány ve sloupci pod sebou. Ty mohou být navíc nakloněny. Platí, že 1) čím užší a vyšší, tím širší horizontální směrová charakteristika 2) čím vyšší, tím užší vertikální směrová charakteristika 3) čím vyšší, tím větší počet reproduktorů, tím vyšší citlivost a výkon 4) čím užší, tím horší přenášení nízkých kmitočtů, protože reproduktory mají malý Ø membrány. Na základě těchto ukazatelů je jasné, že se sloupové reprosoustavy hodí pro ozvučování širokých prostor z malého počtu míst. Své uplatnění najdou na náměstích, aulách, sálech, ale také i v kostelech. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Jako první, když se Vás zeptáme na parametry reprosoustavy, vás napadne asi výkon a impedance, že? Výkon byste měli posuzovat jedině v hodnotách RMS. Žádný MAX, žádný sinus, žádný p.m.p.o. z vietnamské tržnice! Jedině RMS má svůj standard (IEC 268–5) a všichni výrobci musí měření touto metodou dodržovat, takže máme alespoň nějakou jistotu, že se dopátráme objektivní a srovnatelné hodnoty. I reprosoustavy pro plošné ozvučení DEXON jsou měřeny v Rms. No jo, ale kolik obecně? Výkon nám udává, kolik energie do reprosoustavy můžeme přivést, abychom ji nezničili. Takže klasická poučka praví, že když mám zesilovač 100 W, reprosoustavy by měly mít 100 W rms a více. To je sice pravda, ale v praxi nebudeme rozhlasovou ústřednu zcela jistě pouštět naplno, a tak si na 100 W ústřednu klidně můžete dovolit 60 W reprosoustavu. Musíte být ale „normální“ a poslouchat. Nedovolit reprosoustavám zkreslovat a přebuzovat je. Jak tedy potřebný výkon určit? Musíme si uvědomit, že se jedná o transformátorovou koncepci připojení reprosoustav, tedy pokud hovoříme o vysokoimpedančním 100 V režimu. Nesčítáme tak výkony reprosoustav, ale výkony vestavěných převodních transformátorů (obvykle 6, 10 nebo 25 W). K tomu všem připočítáváme cca 10% výkonovou rezervu.

Velkou výhodou reentrantních reproduktorů je jednak vysoká klimatická odolnost (protože kmitací cívka je dobře uschována) a jednak vysoká citlivost., která u modelu DEXON SC 60AH dosahuje až 115 dB. Ten je navíc dvoupásmový. Díky své směrovosti se tyto reproduktory používají pro ozvučování do dálky, např. v obecních rozhlasech, průmyslu a na parkovištích. Aby se daly lépe směrovat mají vždy vestavěnou konzolu.

Když už máme téměř vybráno, posoudíme, jak reprosoustava vypadá z různých úhlů pohledu. Položíme si otázky: Nejsou vidět připojovací vodiče? Není vidět držák reprosoustavy? Je krycí mřížka dostatečně neprůhledná? Nejsou vidět jiné montážní prvky (šroubky…)? Nezakrývá reprosoustava výhled nebo něco důležitého v prostoru (nápisy, okno…)? Není reprosoustava příliš nápadná?

Samotnou kapitolou pro sebe je způsob instalace reprosoustavy. Asi nás ihned napadne, že přeci „bedýnky“ můžeme věšet na zeď na háček či kloubový držák, nebo je vestavovat do podhledu pomocí šroubků či samozatahovacích klapek. Ano, máte pravdu. Tak nějak to je. Ale jenom montážní firmy, které instalují stovky reproduktorů a reprosoustav, po delší době ocení finesy, jež instalaci ulehčují. A tam se poznají kvalitní výrobky. Základní způsoby instalace jsou: 1. závěs – obvykle háček na zadní straně. Pozor na možnost skrýt přívodní vodiče do útrob reprosoustavy, jinak reprosoustava odstává. Příkladem je DEXON ARS 323 a DEXON SPT 631. 2. konzola – uzpůsobený kloubový držák, který umožňuje naklánění i natáčení. Pozor na kvalitní aretaci. Příkladem je DEXON SP 412 3. šroubky – jsou bohužel na čelní straně vidět. Doporučujeme zatírat barvou koše. Příkladem jsou reproduktory do koupelen. 4. pružiny – používají se obvykle u podhledových reproduktorů, které tak nemají žádný viditelný montážní prvek. 5. samozatahovací klapky – mají je reproduktory pro vestavbu do sádrokartonu. Opět není vidět žádný montážní prvek. Reproduktor se dotáhne důmyslným mechanismem.

Požární odolnost reproduktorů a její řešení Musíme zmínit ještě tzv. protipožární odolnost, která s evakuací nemusí vůbec souviset. Tuto odolnost řeší norma ČSN 73 0802 – požární bezpečnost staveb. Představte si požárně odolný strop nebo stěnu. Vyvrtáním otvoru a vestavbou reproduktoru tuto odolnost porušíte. Požární technik se bude automaticky ptát, jakou požární odolnost reproduktor má a jak můžete toto dokumentově doložit. A je problém. Zajistit, aby reproduktor měl určitou požární odolnost sice můžeme ocelovým krytem, ale velkou komplikací je toto certifikovat, neboť zkoušky musí být provedeny přesně stejně, přesně stejně pro daný typ materiálu stěny, jeho polohy a tloušťky, včetně konstrukce. A to je případ od případu jiné. Proto řešením je za reproduktorem vyrobit „budku“ ze stejného materiálu, z jakého je ona stěna. Požární odolnost stropu či stěny tak nebude porušena.
