Ozvučení rodinného domu a bytu

Rodinný dům patří k velmi nápaditým a populárním ozvučovacím záležitostem.
Pokud se vám nechce číst, koukněte na toto video.

Co lze ozvučit?

Ozvučení venkovní (terasy, pergoly, zahradní altánky), pokojové (vč. HiFi a domácího kina), koupelny (ve stropě nebo ve sprchovém koutě), pracovny, kuchyně. Do jisté míry lze tento návod také použit pro ozvučení bytu.

Jak to zapojit?

Chci ušetřit = receiver + chci na něj napojit celý dům. Velký problém s impedancí. Sérioparalelně.
Chci to rychle = nástěnný přehrávač se zesilovačem v dané místnosti nebo aktivní podhledové reproduktory
Chci ozvučit vše = multiroom – vysoký komfort, stereo, jasné zapojení, LAN, nebo WiFi, Smart Audio

Jednotlivé způsoby zapojení rozebíráme dále.

Kabeláž

Nejdůležitějším a výchozím krokem ozvučení je provedení kabeláže. Ozvučení bytu se neprovádí 100 V způsobem, nýbrž nízkoimpedančně. Podle dále uvedeného způsobu zapojení, volíme reproduktorovou dvoulinku o dostatečném průřezu – min 2.5 mm², jinak by na vedení vznikaly zbytečné ztráty, nebo datovou strukturovanou UTP kabeláž (digitální systémy), nebo kabeláž žádnou, bude-li systém bezdrátový.

Kabeláž doporučujeme řešit již při realizaci elektroinstalace.

Způsoby buzení

Druhým krokem je volba, způsobu zapojení. Zamysleme se:

• Chceme, aby zvuk byl dostupný trvale ve všech místech domu?
• Chceme hudbu centrálně přepínat a směrovat?
• Požadujeme, aby v každé místnosti byla jiná hudba?
• Chceme systém zcela skrytý, nebo naopak, s nějakým ovládáním na zdi?
• Chceme využít mobilního telefonu a tabletu k ovládání?

Musíme zmínit, že sofistikovaným a populárním řešením, je použiti moderních digitálních technologií s dedikovanými nástěnnými přehrávači, zesilovači nebo multiroom systémem, kde problémy s přepínáním a směrováním analogového signálu zcela odpadají. Všechna zapojení klasickou i digitální cestou vyobrazujeme přehledně níže.

Regulace hlasitosti

Poté, co jsme se zamysleli nad strukturou ozvučovací sítě a distribuce signálu v ní, je vhodné se ještě zamyslet nad regulací hlasitosti. V případě ozvučení rodinných domů máme vlastně k dispozici centrální regulaci hlasitosti přímo na zdroji signálu, aplikaci či koncovém zesilovači. Účelné ale také, je abychom mohli regulovat hlasitost v jednotlivých místnostech. Pro účely regulace hlasitosti doporučujeme speciální regulátory PR 300, nebo dokonce ve stereo režimu (děláme-li rozvod signálu stereofonně) model PR 300S. Tyto regulátory montujeme přímo do elektroinstalačních krabic, např. v designu ABB Tango.

Samozřejmě, že pokud distribuci audia řešíme moderním způsobem, např. nástěnnými přehrávači nebo skrytými zesilovači, klasické regulátory dle odstavce výše, nepotřebujeme. Hlasitost nastavujeme přímo na dotykovém displeji nebo v aplikaci ve smartphonu.

Způsoby zapojení

Abyste měli ještě lepší představu o tom, jakými způsoby to vše v rodinném době nebo bytu zapojit, uvádíme následující schémata. Seřadili jsme je od nejdražších (nejkomfortnějších) po nejlevnější.

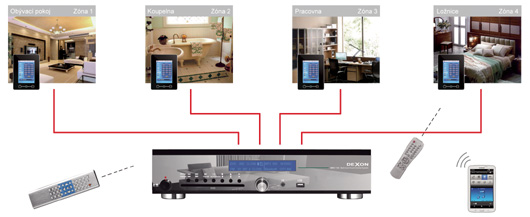

Buzení komfortní, digitálním multiroom systémem Smart Audio s centrálním streamovacím zesilovačem MRS 4050

MRS 4050 je centrální streamovací zesilovač pro multiroom ozvučení, kde v každé zóně může hrát jiná hudba. Zatímco v dalším případě máme multiroom systém postavený z mnoha „malých“ zesilovačů, tady se jedná o jeden centrální prvek, který budí celé ozvučení. To využijete, pokud je již kabeláž od reproduktorů svedena do jednoho místa.

Centrála multiroom systému MRS 4050 disponuje čtyřmi stereofonními zesilovači, z nichž každý poskytuje výkon 2× 50 W a je možné jeho přepnutí do monofonního režimu, kdy se výkon zvýší na 1× 100 W na danou zónu. Čtyři stereofonní zóny jsou zcela nezávislé, a jak již bylo řečeno, v každé může hrát jiné audio. Zóny můžeme také slučovat na hudební obsah a synchronizovat je, aby vůči sobě nebyly zpožděné. Protože MRS 4050 je dalším zařízením postaveným na technologii Dexon Smart Audio, lze pomocí aplikací v telefonu, tabletu, počítači a pomocí webového rozhraní, streamovat internetová rádia, podcasty, procházet multimédia v síti, nebo hudbu vysílat přímo ze Spotify a přes AirPlay či DLNA. A aby toho nebylo málo, každá zóna má svůj analogový linkový vstup a digitální optický vstup. Každou zónu můžeme posílit zesilovačem, nebo doplnit aktivním subwooferem, prostřednictvím napojení na digitální koaxiální, nebo analogový výstup.

Přední panel MRS 4050 obsahuje LED, které znázorňují, zda je v dané zóně přítomen audio signál a jaký typ vstupu či digitálního streamování je právě aktivní. Centrálu, jako takovou, fyzicky neobsluhujeme. Nepoužívají se žádné nástěnné ovladače, ale správa a streamování se provádí v aplikaci a pomocí webového rozhraní. A je na nás, kolik takovýchto ovládacích zařízení použijeme, a kde. Nutné pouze, je, aby zesilovač byl kabelově připojen do datové sítě a „viděl“ na internet.

A co více, tento systém snadno spojíte i s chytrou domácností různých výrobců. K zesilovačům poskytujeme HTTP API, což je otevřený protokol komunikace. V systému chytré domácnosti, v rámci presetů, někdy též označovaných jako scénáře, naprogramujete povely pro audio část. Může to být až tak vychytané, že jedním klikem zatáhnete žaluzie, rozsvítíte, nastavíte vyšší teplotu topení a zároveň začnete přehrávat vybraný playlist anebo internetové rádio.

Buzení komfortní, digitálním multiroom systémem Smart Audio z několika zesilovačů JPM 2032WB, JPM 2022WI. Buďte chytří…Buďte smart!

Multiroom systémy pro rodinné domy a byty se posunuly kupředu. Ty moderní, jakým je i systém Dexon Smart Audio, nevyžadují jednu centrálu (jak tomu je v předchozím případě) ale naopak, aktivní prvky jsou rozmístěny po domě. Jde o malé zesilovače JPM 2032WB, nebo JPM 2022WI, které jsou umístěné v podhledech, v nábytku nebo v příčkách. Systém tak můžeme budovat postupně.

Jako zdroj hudby již není použitý receiver, či centrála, ale aplikace v tabletu, notebooku nebo telefonu. Digitální zesilovače s označením JPM 2032WB jsou vybaveny konektivitou do WiFi, konektivitou ethernetem do LAN i Bluetooth připojením. Díky své otevřenosti, nabízí všechny výhody streamování přes DLNA a AirPlay. Dovolují streamovat internetová rádia, podcasty, obsah z lokální (např. domácí) sítě, z internetových úložišť i přehrávat hudbu z vestavěného USB slotu. A možné je i streamovat hudbu rovnou snadným Bluetooth připojením.

Pro ty, kteří ze zesilovače JPM 2032WB potřebují dostat větší výkon, je tady možnost koupit silnější zdroj, díky kterému dosáhneme výkonu 2× 90 W / 4 Ω a tak můžeme na jeden zesilovač zapojit více reproduktorů.

A co více, tento systém snadno spojíte i s chytrou domácností různých výrobců. K zesilovačům poskytujeme HTTP API, což je otevřený protokol komunikace. V systému chytré domácnosti, v rámci presetů, někdy též označovaných jako scénáře, naprogramujete povely pro audio část. Může to být až tak vychytané, že jedním klikem zatáhnete žaluzie, rozsvítíte, nastavíte vyšší teplotu topení a zároveň začnete přehrávat vybraný playlist anebo internetové rádio.

Je pro vás toto téma příliš složité? Zkuste tento návod pro laiky. Polopaticky v něm popisujeme, jak na ozvučení rodinného domu.

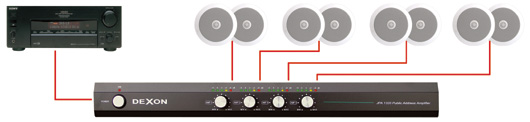

Buzení několika lokálními zesilovači drátově

Zatímco výše uvedený multiroom systém používá k rozvodu signálu data po počítačové síti ve formě LAN, nebo bezdrátové WiFi, tady je rozvod signálu ve formě analogového signálu po kabelu. Znázorňujeme zde zapojení pomocí digitálních zesilovačů JPM 2032 rozmístěných v domě, které jsou instalovány ve stropě nebo stěně poblíž reproduktorů. Audio signál z receiveru k nim putuje po stíněném kabelu. Zesilovač zde plní pouze zesilovací funkci.

Co místnost, to zesilovač. Protože zdroj hudby je zde jediný (receiver), je jasné, že ve všech místnostech bude hrát stejná hudba. Ušetřili jsme na zesilovačích, daní za to je komfort a složitější rozvod signálu.

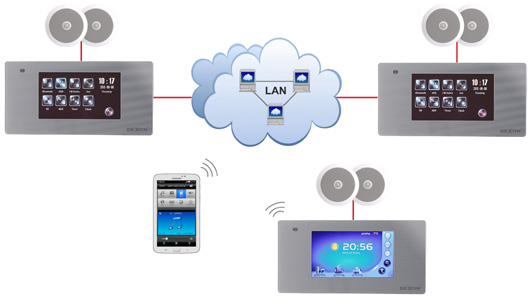

Buzení lokálně nástěnnými přehrávači se zesilovačem

Nástěnné přehrávače mají v sobě přehrávač audia a videa, zesilovače, FM rádio nebo internetové rádio, většinou dotykový displej a hlavně spojení Bluetooth a na internet přes kabel nebo WiFi. Napájejí se rovnou z 230 V, není potřeba žádný překážející adaptér. Předností nástěnných přehrávačů Dexon je jejich komfort a to, že v domácnosti nikde nic nepřekáží a hudba je vždy snadno dostupná, navíc i přes aplikaci v tabletu nebo smartphonu. Je to například užití jako rádio do koupelny a kuchyně.

Je pro vás toto téma příliš složité? Zkuste tento návod pro laiky. Polopaticky v něm popisujeme, jak na ozvučení rodinného domu.

Buzení rychlé kompaktní, bezdrátové, pomocí Bluetooth nebo WiFi na reproduktoru

Tato technologie patří svou instalací k těm nejrychlejším. Pořídíme aktivní podhledové repro s Bluetooth nebo WiFi příjmem (používají JPM 2021, JPM 2022WI). Reproduktory propojíme pouze k napájení a ihned můžeme začít streamovat hudbu z aplikace ve smartphonu, tabletu, televizi, notebooku nebo stolním počítači. A hudbu čerpáte z internetu nebo ze svého domácího či cloudového úložiště. Reproduktory jsou připojené přes Bluetooth nebo přes WiFi, kde máme mnohem vyšší komfort.

Je pro vás toto téma příliš složité? Zkuste tento návod pro laiky. Polopaticky v něm popisujeme, jak na ozvučení rodinného domu.

Buzení ekonomické, přímo z receiveru, pomocí přepínače

Pro ty, kteří chtějí hodně ušetřit, nemít žádný komfort ovládání a pouze reproduktory pasivně přepínat mezi sebou doporučujeme zapojení s Přepínačem reprosoustav PS 140. Přepínač nijak neupravuje a nehlídá zatížení (vzniklou impedanci) vůči receiveru. Sepnutím dvou a více reprosoustav může hrozit zničení budícího zesilovače! Např. sepnutím dvou 8 Ω reprosoustav je zesilovač zatěžován impedancí jen 4 Ω, sepnutím všech čtyř 8 Ω reprosoustav, zatěžujeme zesilovač impedancí jen 2 Ω!

Reproduktory a reprosoustavy

Nyní pojďme k samotným reproduktorům a reprosoustavám. Pro ozvučení pokojů je vcelku populární „neviditelné“ ozvučení, které má splývat s interiérem. Velice populární jsou reproduktory s kevlarovou membránou (pro zabudování do sádrokartonu) RP 123 nebo RP 81×81 nebo větší variantu RP 81×111.

RP 124 přináší tu největší zvukovou kvalitu High-End formou stropního ozvučení. Zdůraznit zde musíme tkanou membránu ze skelných vláken, směrování a nastavitelný útlum výšk. rep. a propracovanou výhybku. Z konstrukčního hlediska je reproduktor vybaven kulatým i čtvercovým krycím rámečkem na magnetické uchycení. Model RP 110 nebo jeho hranatý ekvivalent RP 110×110 zase nabízí magnetické uchycení efektní bezokrajové přední mřížky.

Máme-li prostory malé (např. koupelna, WC, nebo malý pokoj), kde se nevejdou dva reproduktory, zvolíme RP 93, jež je stereofonní.

V případě, že stropy nebo příčky jsou zděné (tedy ne ze sádrokartonu), musíme instalovat klasické reprosoustavy na držácích. Např. reprosoustavy s konzolou SP 402, SP 442, SP 642.

Na síť dokonce můžeme připojit klasické HiFi reprosoustavy, třeba z řady Largo 70. A jako doplněk basů použijeme aktivní subwoofer SUB 1201A který má reproduktorový vstup, takže jej napojíme snadno. Musíme také zmínit, že domácí kino nemusí být založeno jen na „klasických“ regálových či sloupových reprosoustavách. Mnozí zákazníci již zadní a postranní kanály provádí pomocí vestavných reproduktorů RP 123, RP 81×81, RP 81×111 nebo RP 91. Ušetří tím místo a nehrozí pád nebo zničení reprosoustav dětmi.

Zajímavé a populární je ozvučení koupelny, kterou začínáme více chápat jako místo relaxace. Ozvučení se zde provádí do stěn nebo podhledů pomocí vlhkuodolných reproduktorů RP 61 – 92. Docela efektní je zabudování RP reproduktorů přímo do sprchového koutu a regulátoru hlasitosti poblíž do stěny. Je třeba na tomto místě upozornit, že je nepřípustné pro ozvučení takto „vlhkých“ prostor používat 100 V rozvod, neboť se jedná o napětí v těchto prostorách nebezpečné! Proto i u klasického ozvučení z hifi věže musíme zajistit, že na svorkách reproduktoru nebude napětí vyšší jak 24 V!

Pro malou koupelnu, kde se nevejdou dva reproduktory, zvolíme RP 93, jež je stereofonní.

K ozvučení venkovních prostor, u kterých předpokládáme alespoň částečné zastřešení, se používají robustní a vlhkuodolné reprosoustavy s konzolou SP 402, SP 442, SP 642 nebo pro velké terasy a altánky dokonce SP 842, nebo SP 632, nebo SP 1032. Nedoporu­čujeme používat žádné „dřevěné“ reprosoustavy. A samozřejmě i venkovnímu ozvučení „věnujeme“ regulaci hlasitosti.

Podívejte se ještě na další návod, který obrázkově ukazuje, kde co použít. A ozvučit se dá i zahrada. Je to populární, koukněte na tento zajímavý článek.
